變頻器外部電路和相關設備接線實物彩圖

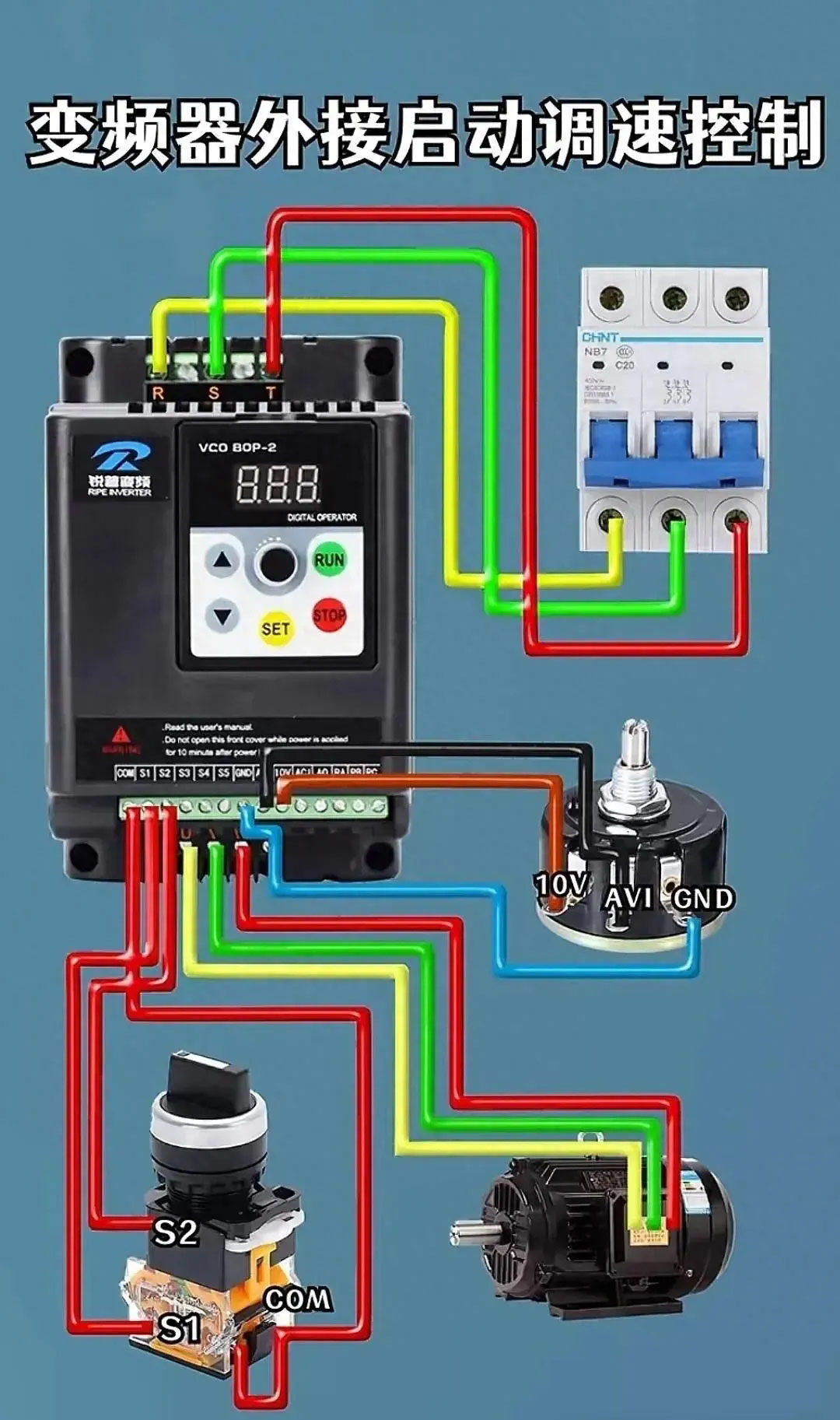

1、變頻器外接啟動調速控制實物彩圖展示

2、NPN型接近開關與200SMARTPLC接線實物彩圖

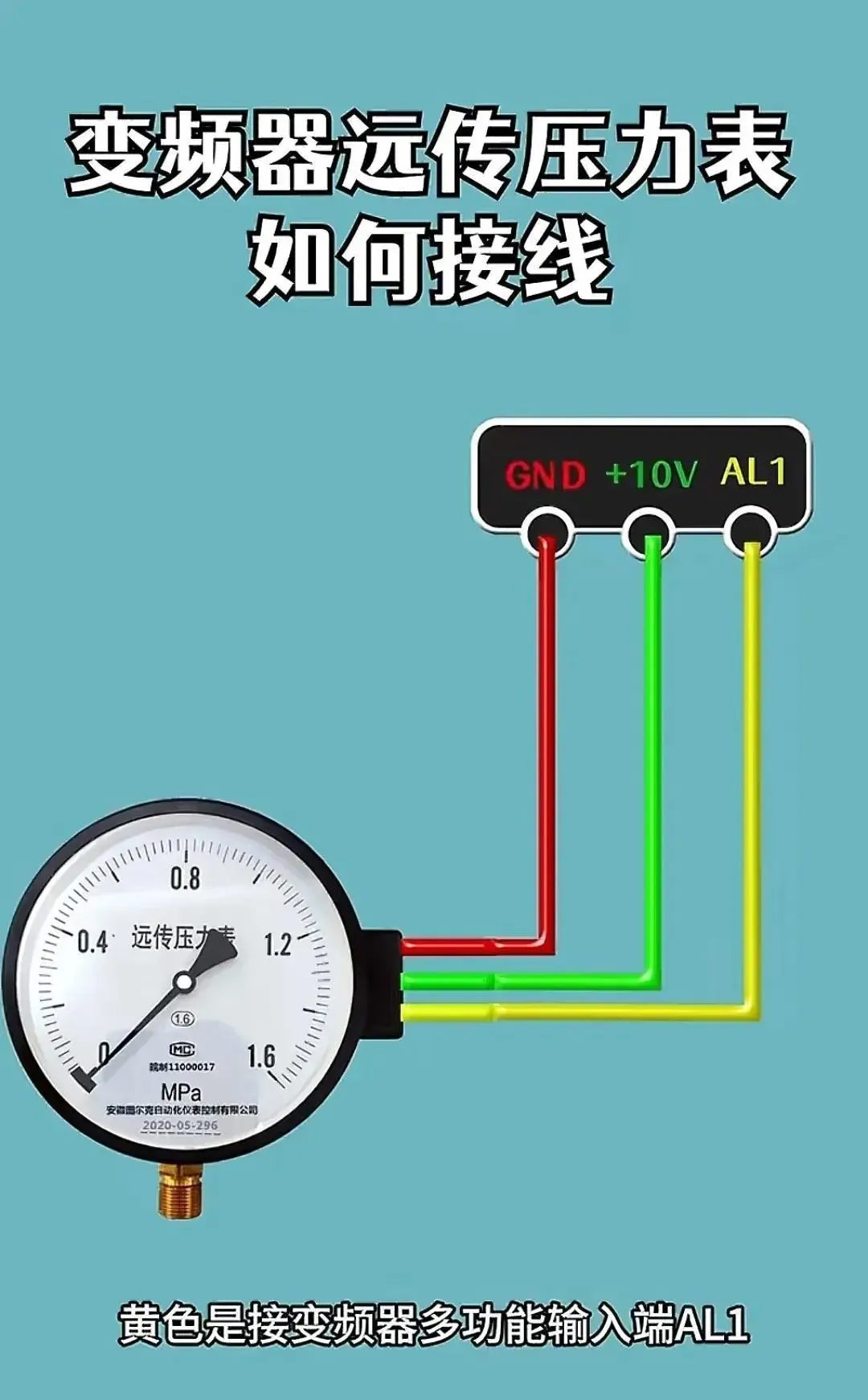

3、變頻器遠傳壓力表如何接線方法

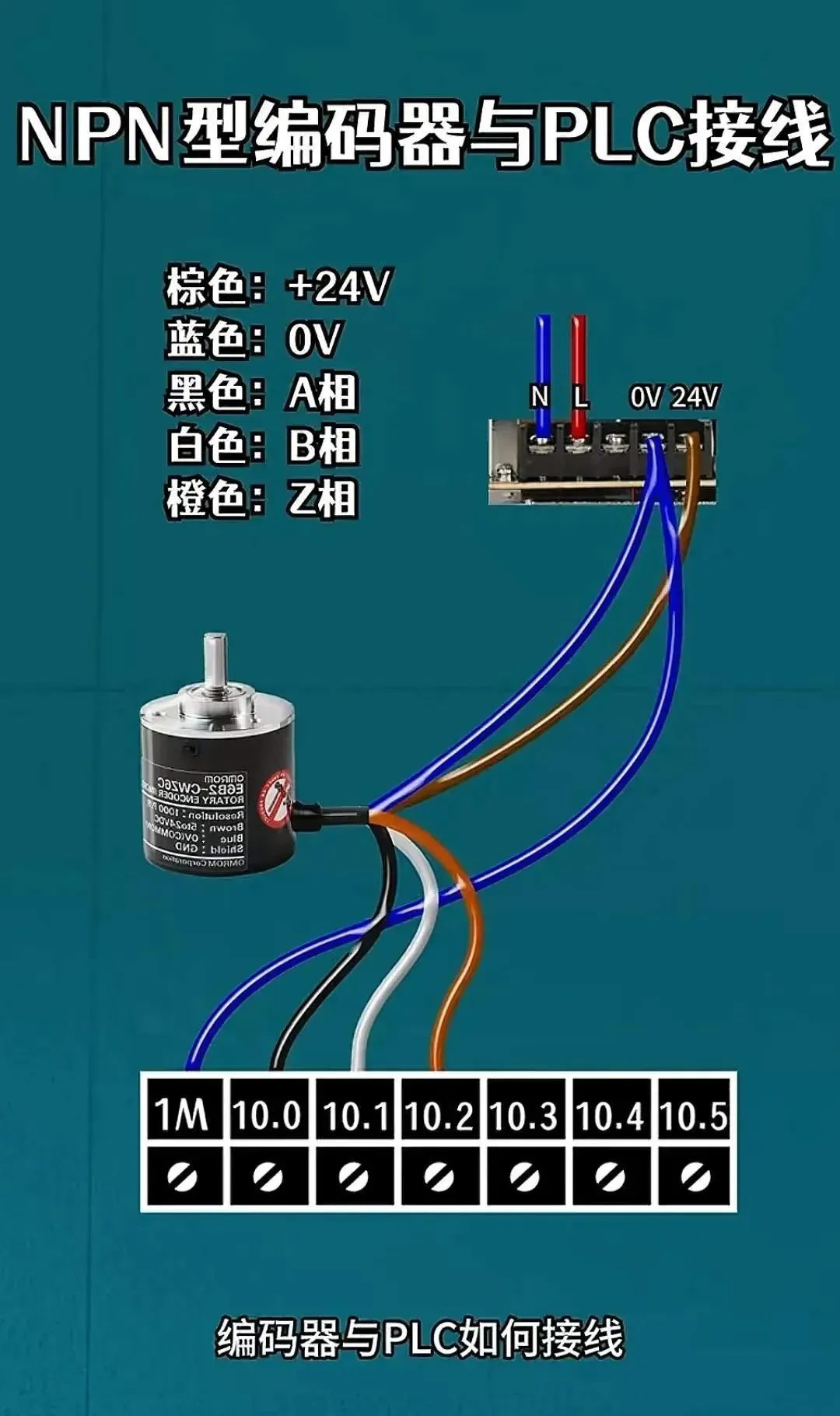

4、NPN型編碼器與PLC接線實物彩圖

5、接近開關與限位開關控制電磁閥開關實物彩圖展示

6、壓力變送器和遠傳壓力表怎么接變頻器實物彩圖

7、步進電機與PLC步進電機驅動器的實物彩圖接線方法

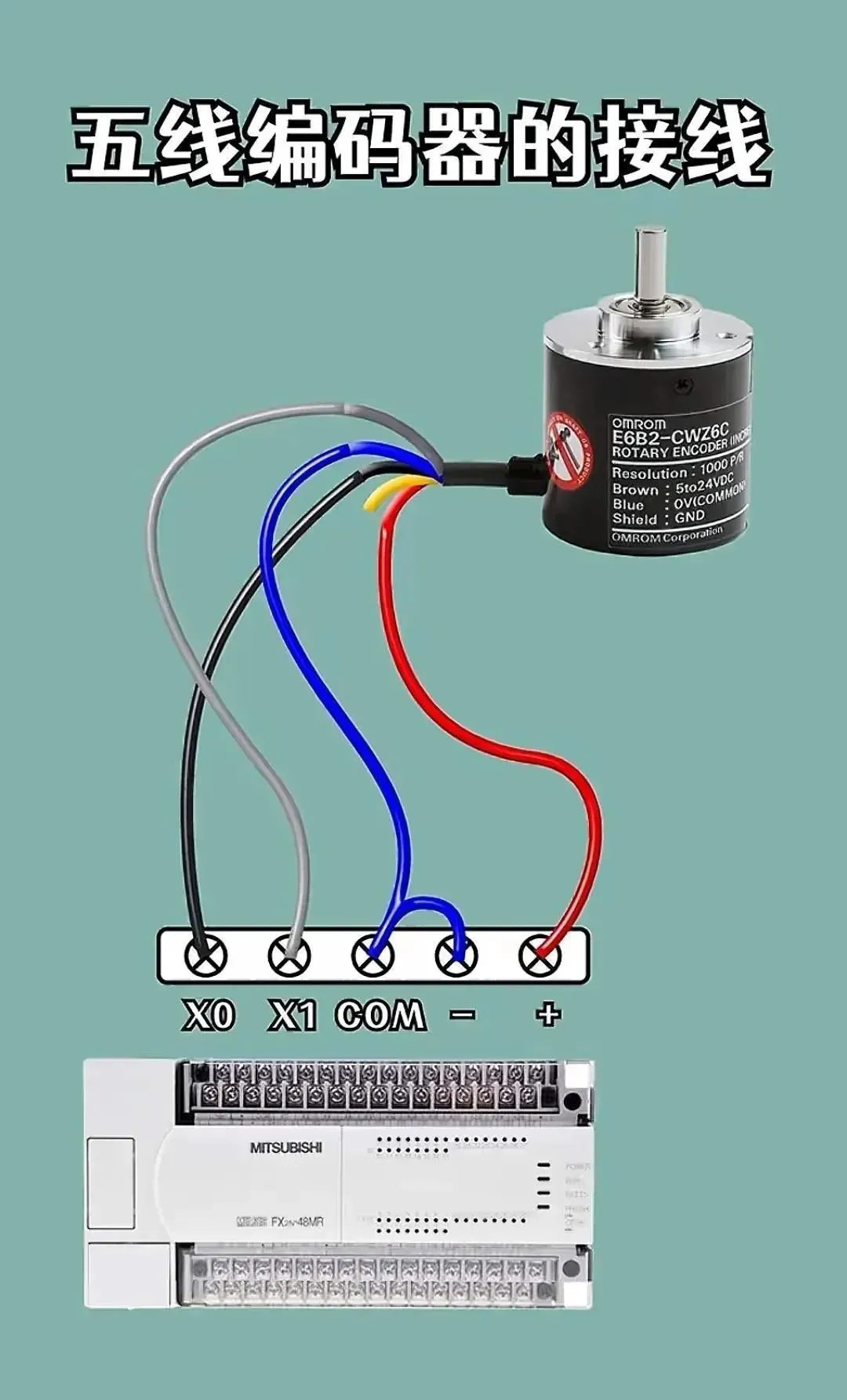

8、五線編碼器的實物彩圖展示

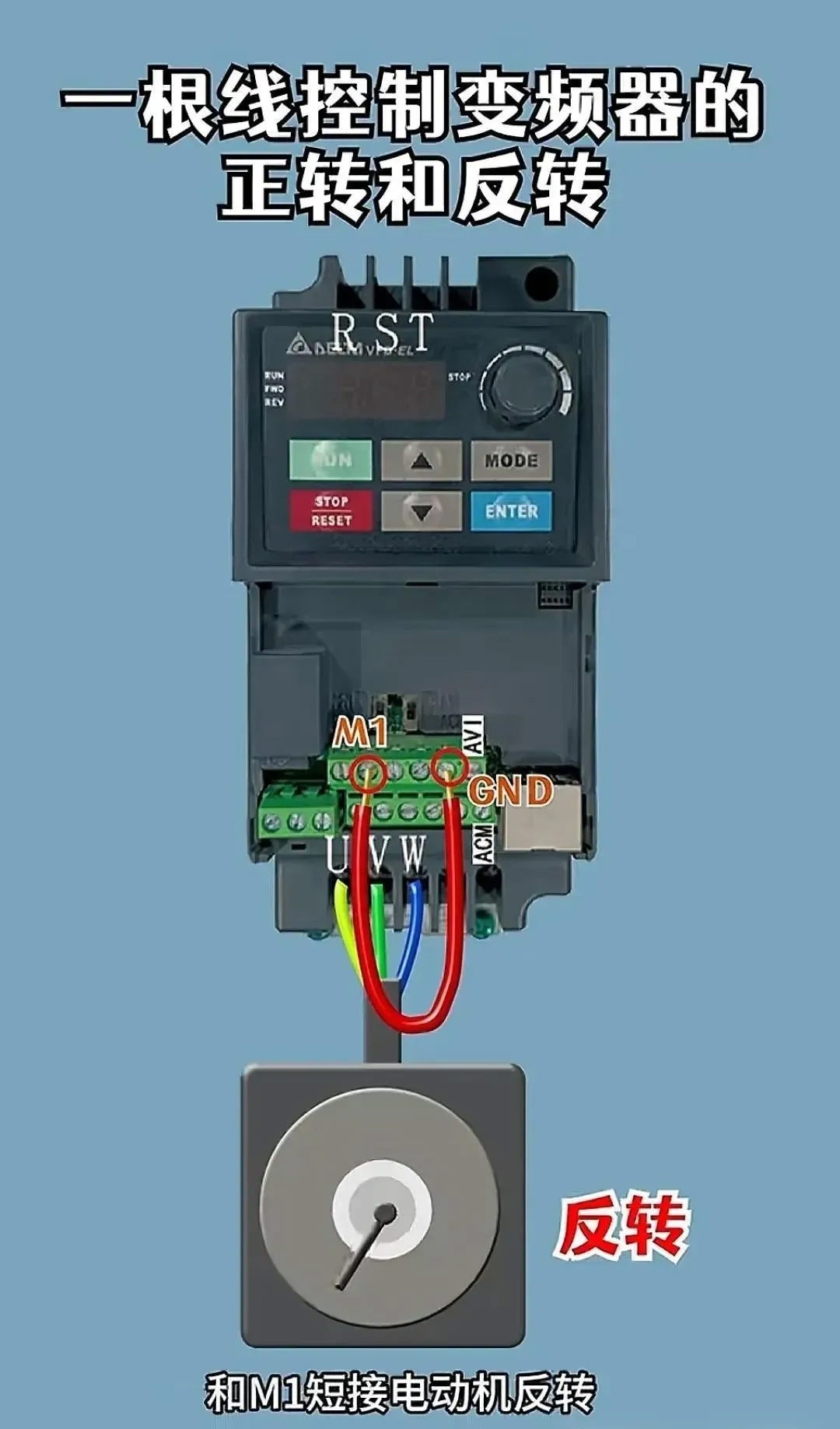

9、一根線控制變頻器的正反轉實物彩圖展示

10、接近開關的接線方法實物彩圖

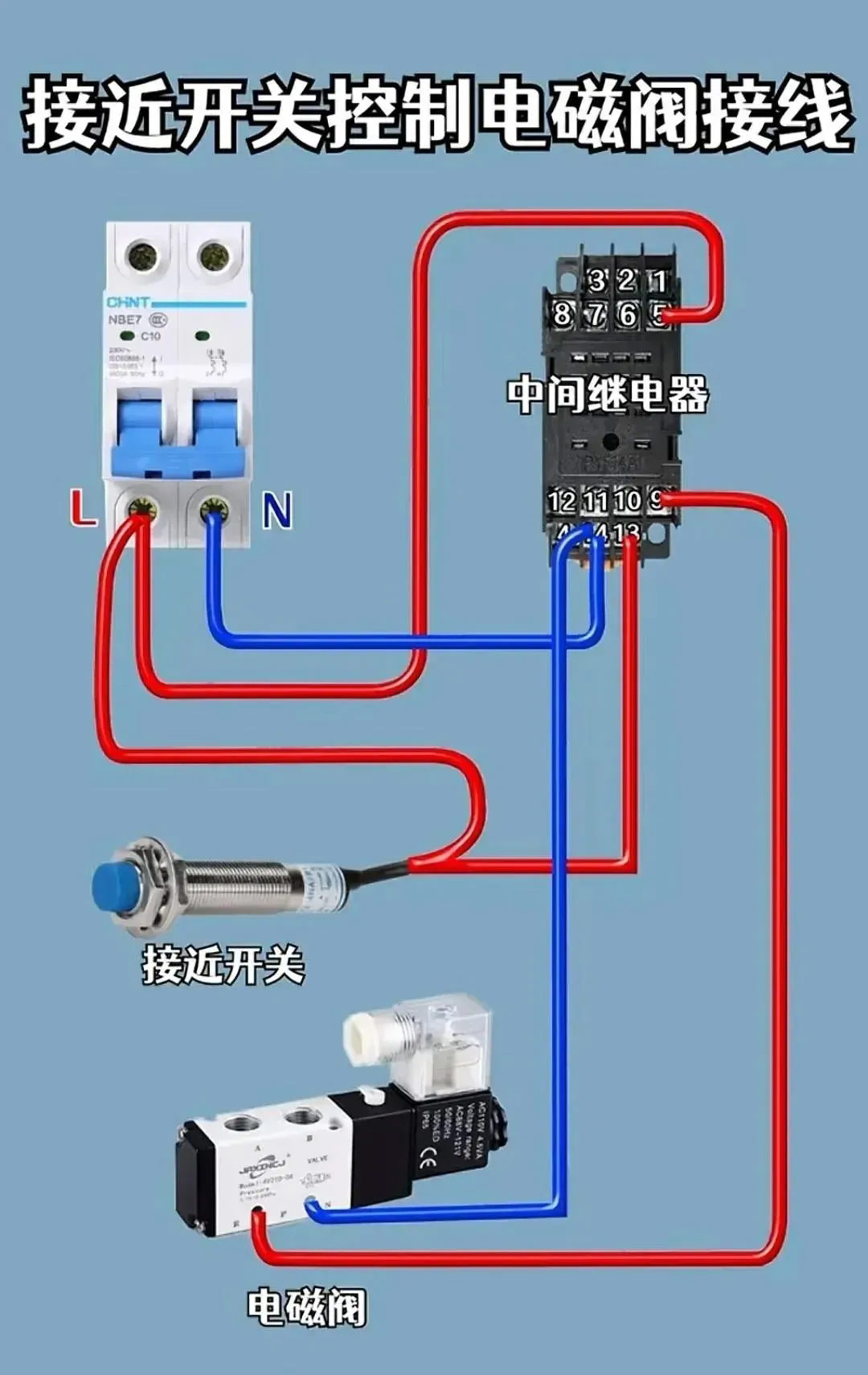

11、接近開關控制電磁閥接線方法

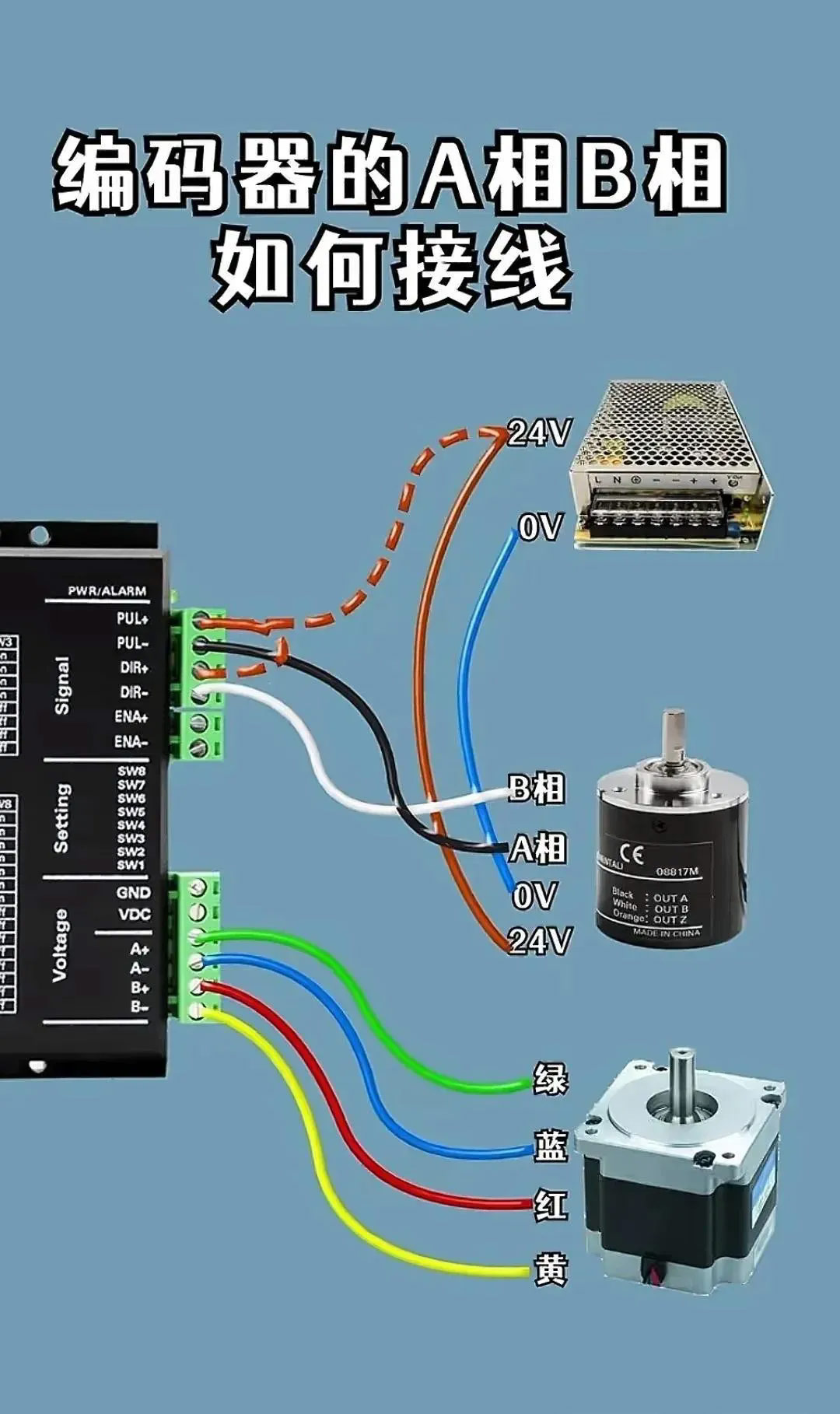

12、編碼器A相B相如何接線實物彩圖展示

13、NPN型對射開關的實物彩圖接線方法

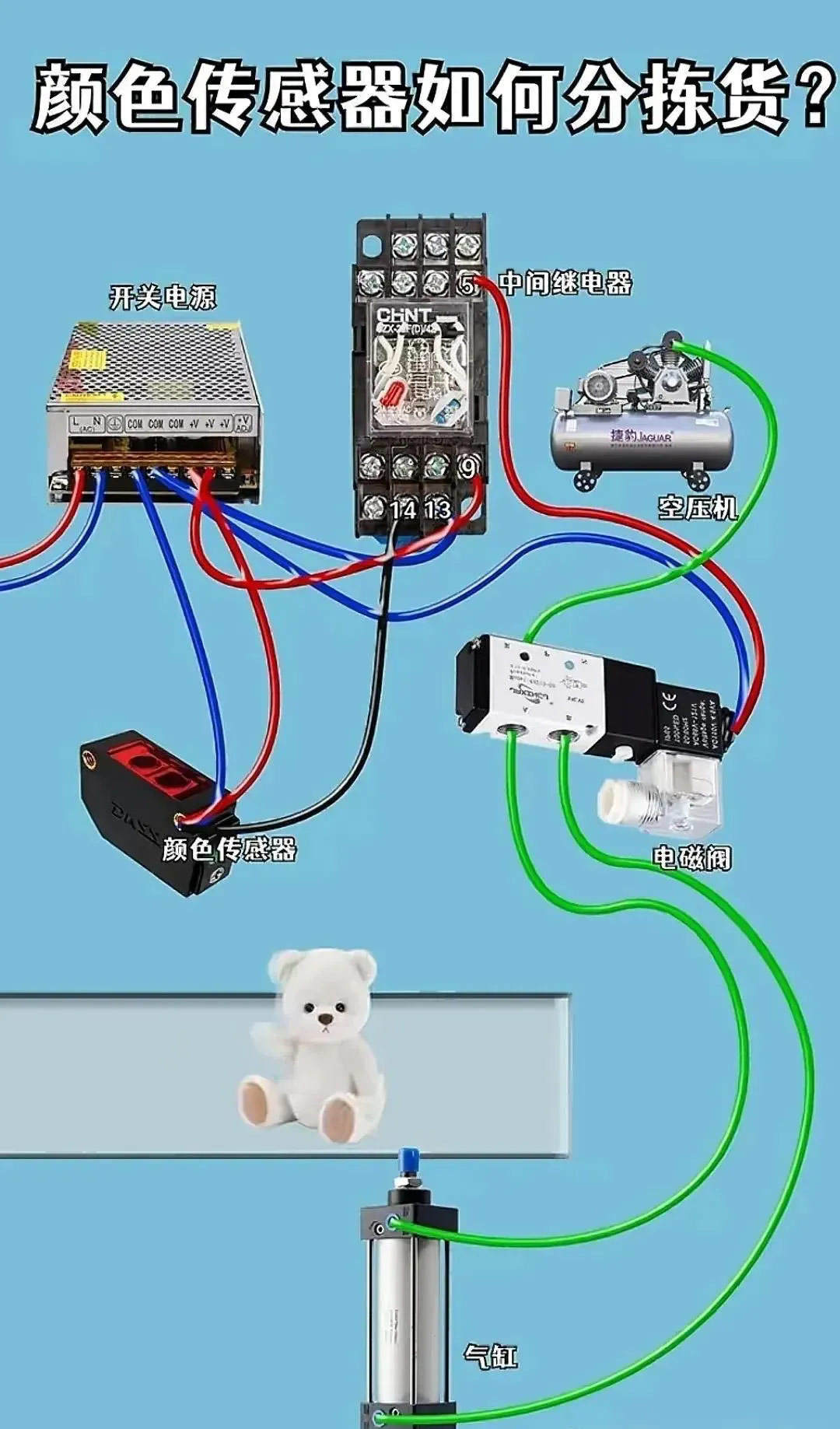

14、顏色傳感器如何分揀貨物

15、變頻器控制電動機正反轉實物彩圖展示

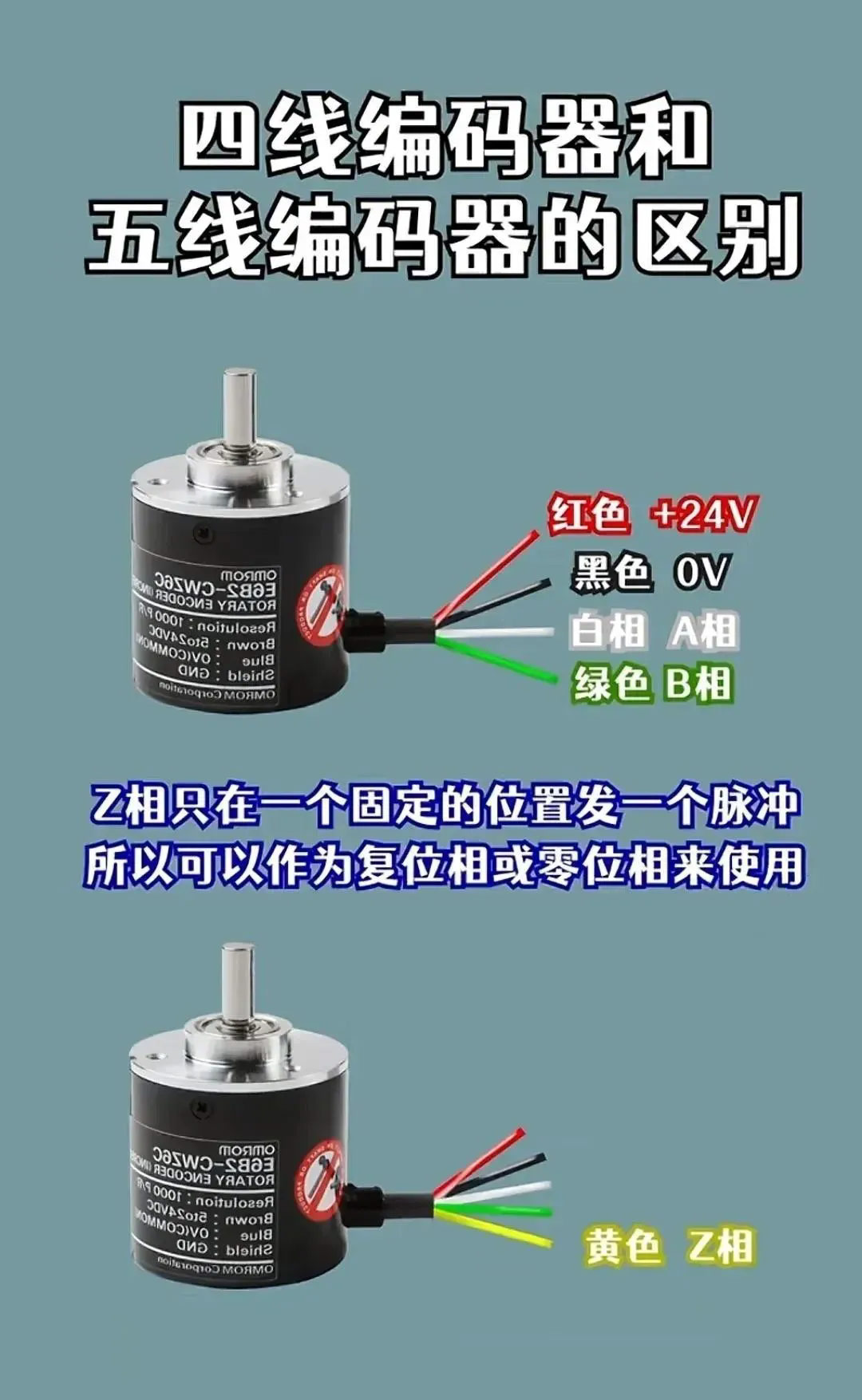

16、四線編碼器和五線編碼器的區(qū)別

17、溫度傳感器與模擬量模塊實物彩圖接線

18、19秒看懂編碼器A相B相接線實物彩圖

19、點動、自鎖控制電路

20、光電開關報警系統(tǒng)接線

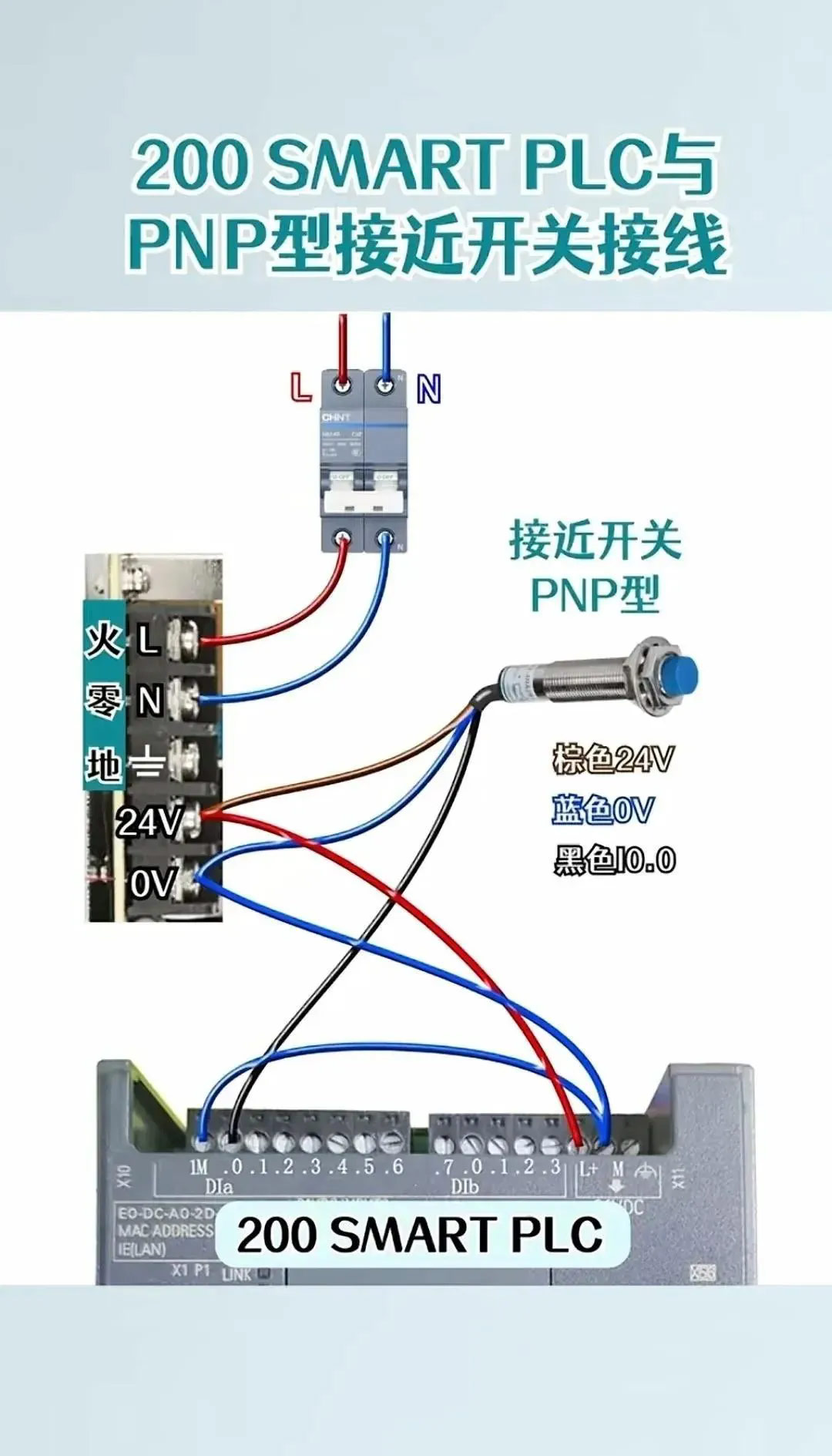

21、200smart PLC與PNP型接近開關接線方法

文章來源于網(wǎng)絡 版權歸原作者  如有侵權請聯(lián)系刪除
