匯川CS710起重專用變頻器接線圖及參數表

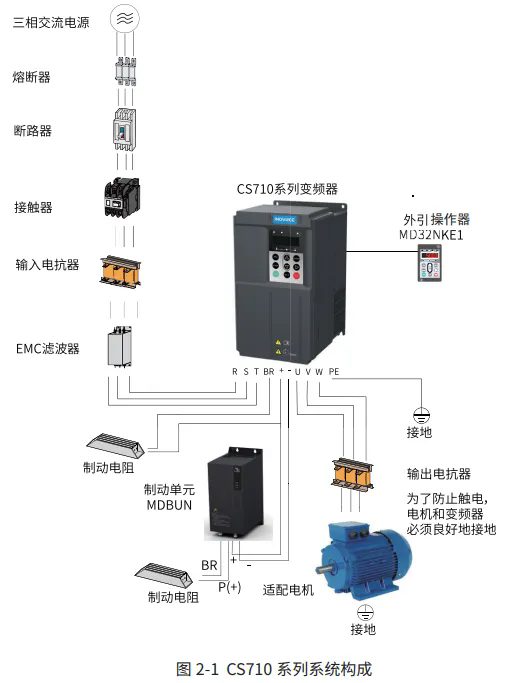

系統連接圖

...................................................................

參數表

...................................................................

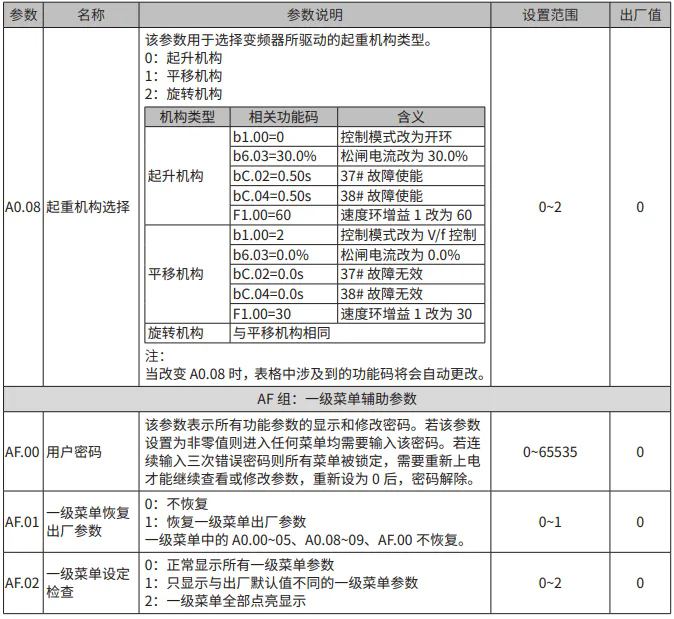

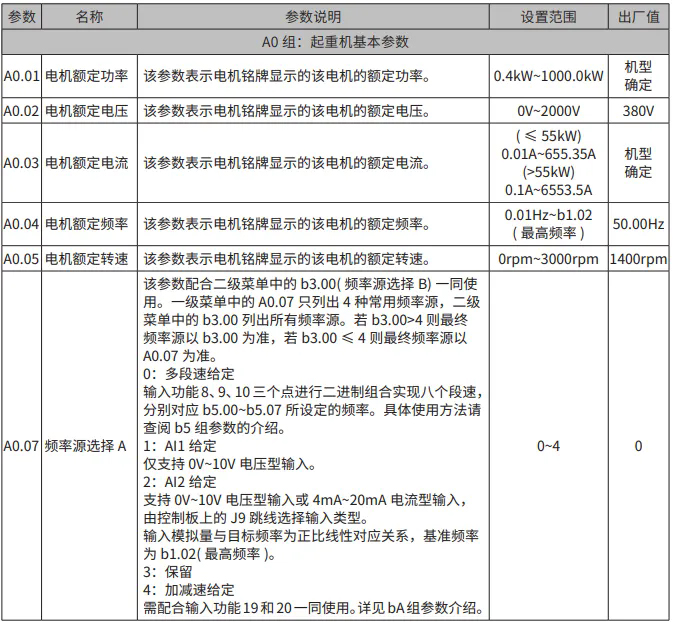

一級菜單 (A 組 ) 參數表

     一級菜單主要包含電機參數和起重機的基本特性參數，正確完成一級菜單參數的設置便能控制 變頻器帶動電機正常運行。

...................................................................

...................................................................

二級菜單 (b 組、E 組、U 組 ) 參數表

...................................................................

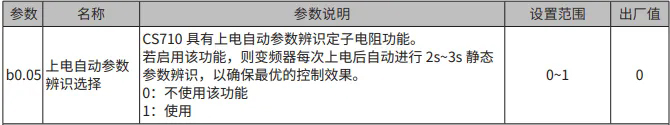

b0 組：電機基本參數

...................................................................

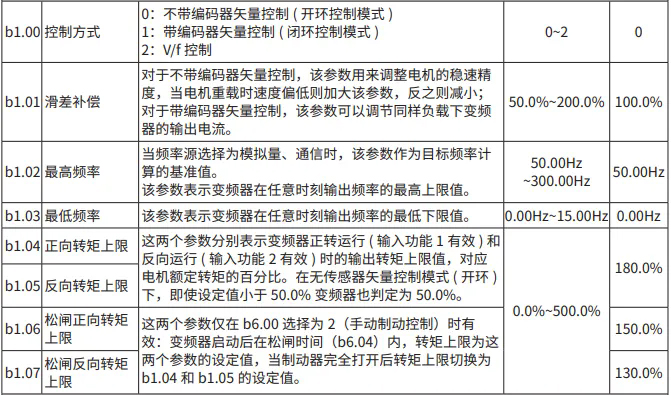

b1 組：電機控制參數

...................................................................

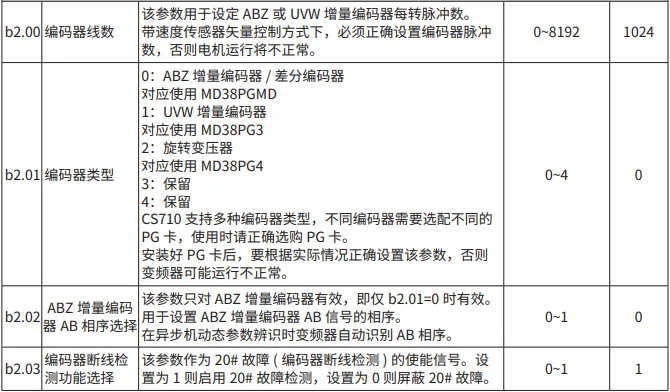

b2 組：編碼器設置參數

...................................................................

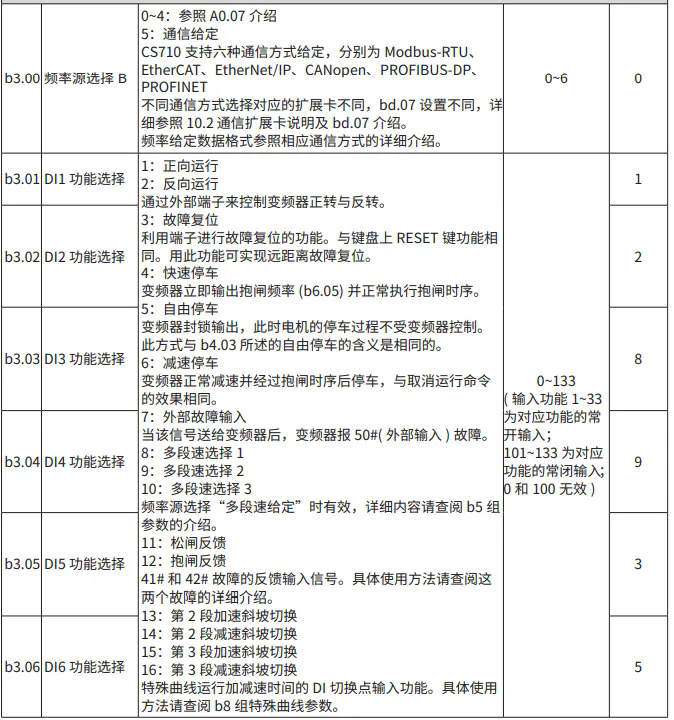

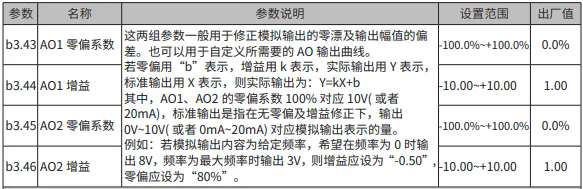

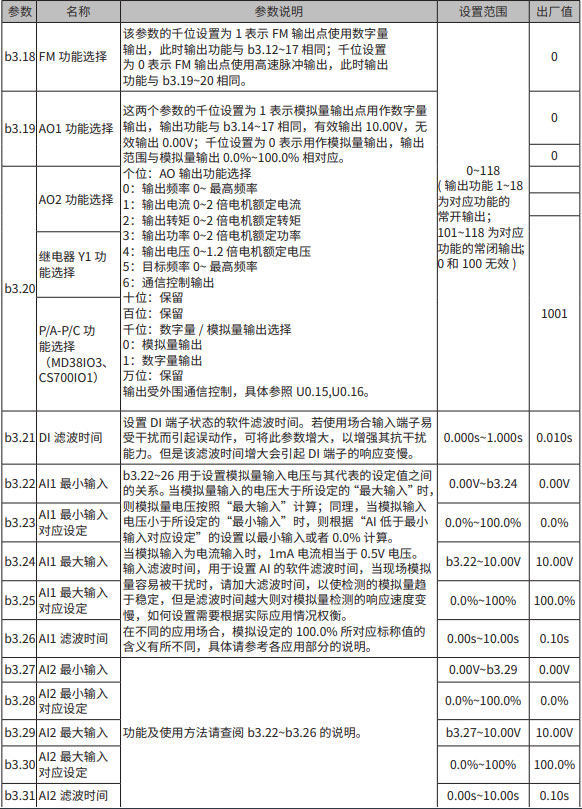

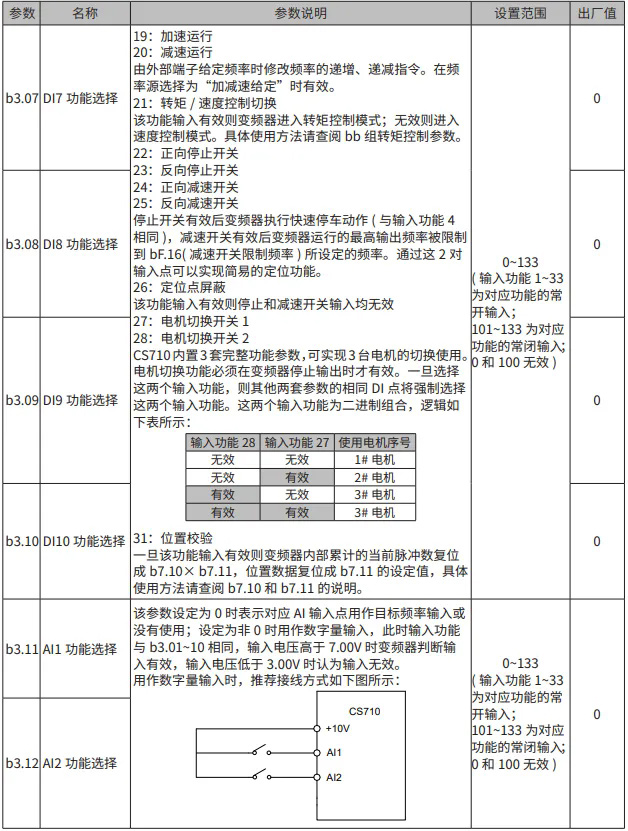

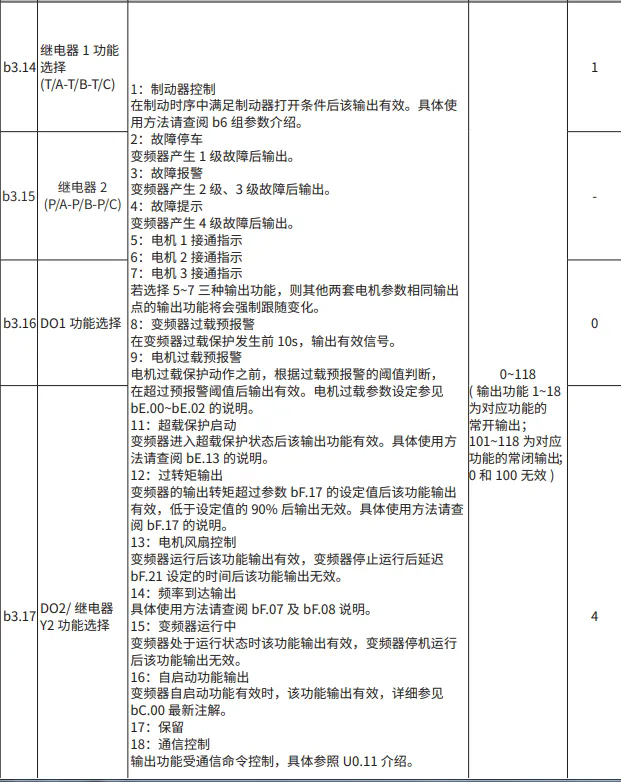

b3 組：輸入輸出控制參數

...................................................................

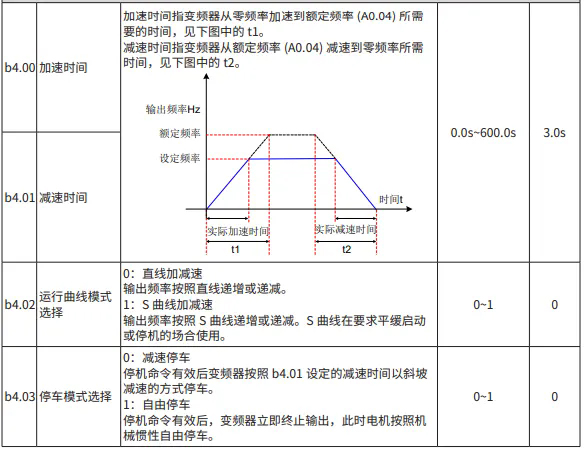

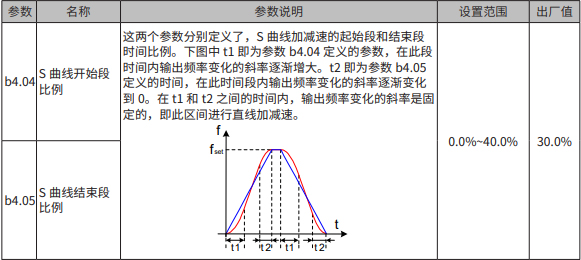

b4 組：斜坡設置參數

..................................

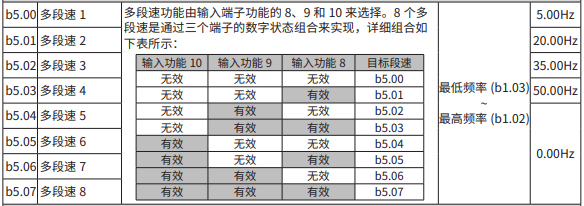

b5 組：多段速參數

..............................

b6 組：制動邏輯控制參數
