西門子440變頻器維修報F0022故障

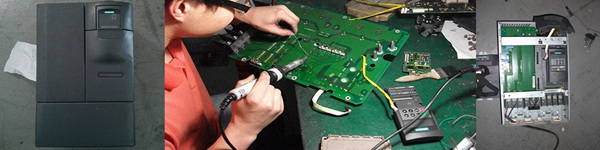

  旭興達自動化昨天接收到湖南一位客戶的西門子變頻器維修。我們要求客戶提供詳細的故障代碼，客戶對變頻器不是很了解，需要我們幫檢測是什么問題。

西門子變頻器440故障代碼硬件監控故障 OFF2 原因 由下列事件引起的硬件故障：

(1) 直流中間回路過電流 = IGBT短路；

(2) 制動單元短路；

(3) 接地故障；

(4) I/O板沒有正確插入。

• 框架尺寸A ~ C：(1), (2), (3), (4)

• 框架尺寸D ~ E：(1), (2), (4)

• 框架尺寸F：(2), (4)

就功率組件而言，由于所有這些故障都被賦值給一個信號，因而不能確定實際上出現了哪個故障。

對于框架尺寸FX / GX而言，僅會出現下列故障（UCE和I2C）：

• 當r0947 = 22以及故障值r0949 = 12或13或14（取決于UCE）時，檢測出了UCE故障。

• 當r0947 = 22以及故障值r0949 = 21（需斷開/接通（ON/OFF）電源）時，I2C總線讀出錯誤。

診斷和應采取的措施

 首先，您必須審實該故障是常發性故障（即，變頻器在沒有發生故障的情況下不能起動）還是間發性故障（間或發生或者在某些確定的工作條件下發生）。

  常發性F0022故障：

• 檢查I/O板。它必須完全插入就位。

• 變頻器輸出端或IGBT中有接地故障或短路嗎？拆開電動機電纜，將可以確定是哪種情況。

如果在使所有外部電路連接（與電源）斷開時經常發生該故障，則幾乎可以肯定是裝置損壞，應當進行修理。

 間發性F0022故障：

      這種故障應當被認為是“過電流”。下列情況可能發生間發性F0022故障：

• 負載突然改變或者機械堵塞。

• 斜坡時間非常短。

• 對無傳感器矢量控制的最優化起副作用。

• 所安裝的制動電阻器不正確、電阻值太低。

處理方法：

1.檢查輸出線

2.檢查變頻器設置
