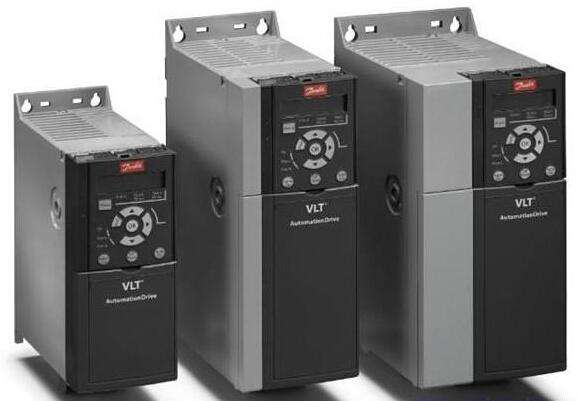

一臺132KW的丹佛斯變頻器(302系列)在運行中出現了跳機，報“接地故障”。跳機后，對這臺變頻器的輸出電纜和電機進行了絕緣搖測，絕緣值均大于500MΩ，故障可以復位，復位以后，還可以再次啟動。由于工藝原因，現場人員判斷為輸出霍爾問題，就對霍爾進行了更換，更換完畢后，設備正常開啟。

看情況，沒有這么簡單，沒準過段時間還會再一次跳機。原因有兩點，一是若為輸出霍爾有問題，不大可能再次啟動就正常了，因?yàn)榛魻柌皇强刂破鳌Ｔ僬�，之前處理過不止一次這類問題，均不是由于輸出霍爾的問題造成的。所以認為，還是第二點更加靠譜一點。

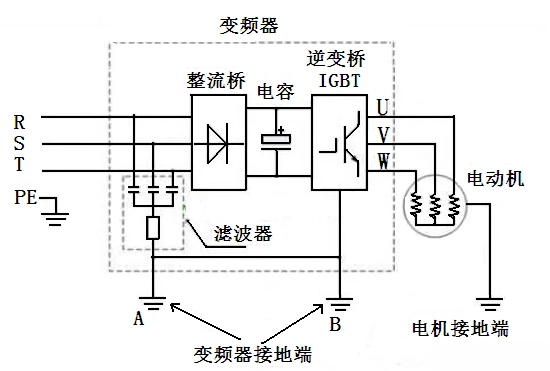

變頻器報“接地故障”，一定是檢測到了接地電流，而這個接地電流超過了變頻器預先整定的閾值，才會有“接地故障”的出現。

正常情況下，三只霍爾所能檢測到的電流值之和應該小于接地電流的整定閾值。輸出霍爾只是電流檢測原件，所以，不能武斷的認為它就是故障的元兇。

輸出電纜和所拖動電機絕緣值均完好，可以排除是這兩點的原因。剛才提到，若是霍爾有問題，不大可能再次啟動就正常了，那么，究竟是什么原因引起的哪？可以肯定的回答：本體或外圍。可能有人說了，這不扯淡嗎！誰都知道不是本體的事，就是外圍的事。

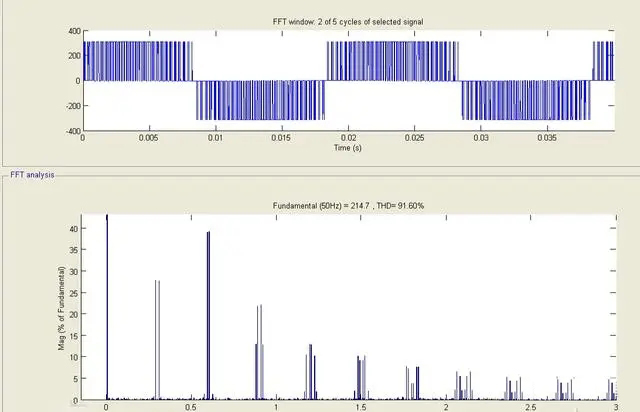

這里本體是變頻器的載波頻率(IGBT開通與關斷的頻率)，看看這個參數設置的是不是過高，推薦值：2–8K。載波頻率越高，輸出的電流值越平滑，諧波量就越小，但自身的損耗就會增加，發熱量也會跟著增加。根據Xc=1/2πfc，頻率越高，電纜對地的分布電容就會越小，所引起的漏電流就會越大，這無疑會引起變頻器報接地的風險。所以，就是要看這個參數，可以把這個參數調低一點，但要注意觀察電機溫升和磁噪。

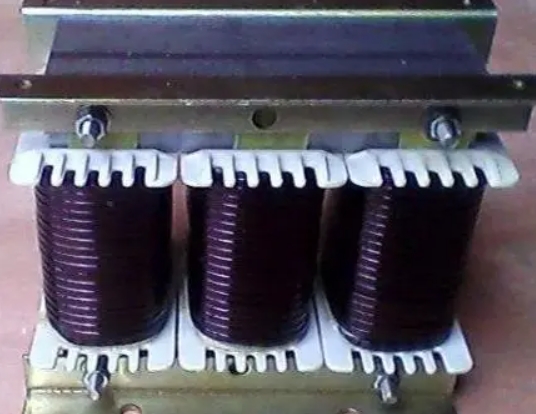

我說的外圍主要集中于兩點，一是電機電纜，二是外圍的干擾。若輸出電纜太長，超過說明書中的允許長度，要給變頻器加濾波電抗器，改善電壓波形，彌補分布電容充放電的影響。濾波電抗器還可以濾除高頻諧波分量，限制輸出電壓峰值，對保護電纜和電機絕緣都是非常有利的。

外圍干擾也是源于其他變頻設備的載波頻率，變頻設備的載波頻率高，會對周圍設備造成影響，主要是對通訊及控制器的影響，這點也不容忽視。

有些國外品牌的變頻器，要求配備變頻器專用電纜，就是帶屏蔽層的專用電纜。其實看大可不必，加上“專用”兩個字，價格貴的離譜，如果不是場合要求特別嚴格，只要參數設置得當，電纜長度不要太長，輸出側加裝濾波電抗器，現場穩定運行完全可行。
