ABB變頻器ACS510恒壓供水一拖一/一拖三指導

ACS510系列ABB變頻器作為一種高品質的電機變頻調速控制設備，一款杰出的低壓交流傳動產品。應用于工業領域，特別適合風機水泵傳動，典型的應用包括恒壓供水，冷卻風機，地鐵和隧道通風機等等。

主要性能：完美匹配風機水泵：增強的PFC應用：最多可控制7（1＋6）個泵；能切換更多的泵。SPFC：循環軟起功能；可依次調節每個泵。多點U/F曲線：可自由定義5點U/F曲線；可靈活廣泛的應用。超越模式：應用于隧道風機的火災模式； 應用于緊急情況下。PID調節器：兩個獨立的內置PID控制器：PID1和PID2，PID1可設置兩套參數；通過PID2可控制一個獨立的外部閥門。

1拖1 PID配置：

一、接線：

ABB變頻器ACS510一拖一接線圖

注：1、圖壓力傳感器反饋的信號為電流型，設置J1為電流，向右撥碼；

2、 11和12短接；

3、 10和13接通是啟動信號。

二、變頻器參數調節：

ACS510一拖一變頻器參數圖

1拖3 PID配置：

一、接線

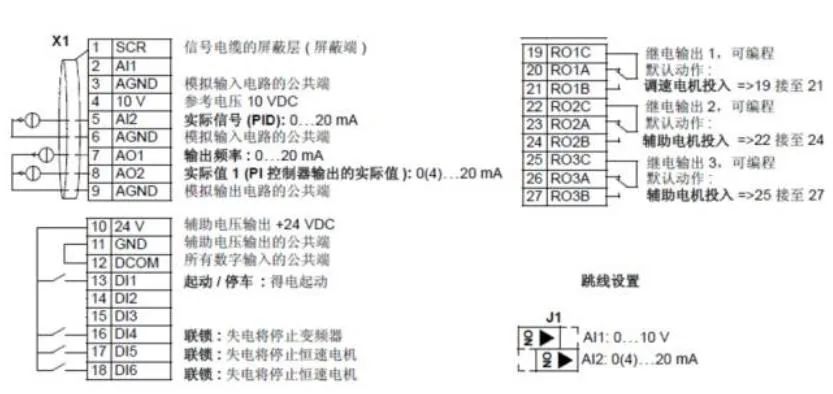

ACS510一拖三變頻器接線圖

注：1、圖壓力傳感器反饋的信號為電流型，設置J1為電流，向右撥碼；

       2、 11和12短接；

       3、 10和13接通是啟動信號；

       4、10和16，17，18接通是三臺泵的啟動聯鎖信號；

       5、3個繼電器分別接三臺泵。

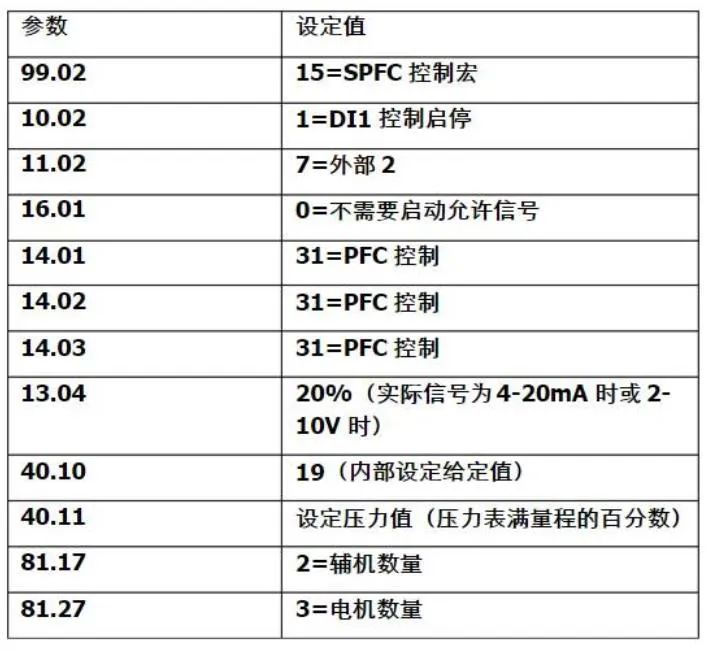

二、變頻器參數設置
