變頻器是在工程中常見的傳動控制設備，具有面板控制，外部控制（也就是端子控制），通訊控制三種控制方式，而外部控制是最常見的一種控制方式。下面我們以西門子V20變頻器為例進行學習。

一、工程要求：

1.通過外部端子對設備進行啟停，切換電機旋轉方向。

2.特殊工況下需要對電機進行點動操作。

3.要求顯示電機轉速，有明確的運行及故障指示。

4.當出現故障時，可通過外部按鈕復位。

二、電氣硬件設計：

在變頻器外部端子接線中我們需要注意以下幾點

1. 由于電子元件的特性不同，變頻器的接線分為PNP型與NPN型，主要區別在于數字量輸入的公共端（紅色標記處），PNP型公共端為24V，NPN型公共端為0V。雖然它們接線方式不同，但是參數設置是相同的。

2. 外接電位器是常見的一種頻率給的方式，常見的阻值為2.2~10KΩ，考慮到變頻內部電路相互匹配最好不超過10KΩ。關于電位器的連接線，應采用屏蔽線，因為電位器輸入的是0-10V電壓信號，抗干擾能力較差。當線距離超過2m時，應考慮壓降，可接直流電源，或改為4-20mA信號。

3. 通常端子控制，需要外接指示燈來確認變頻器狀態，當DO2輸出故障時，解除故障可通過DI3端子復位（故障未消除情況下無效）。

4. 在外部端子控制中，變頻面板可能在柜內，可以在AO1處外接儀表，了解負載電機運行參數。

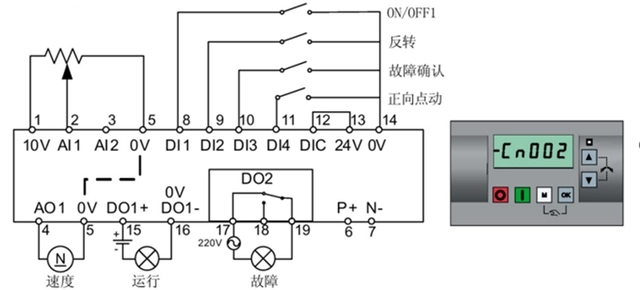

V20變頻器外部端子控制（PNP型）

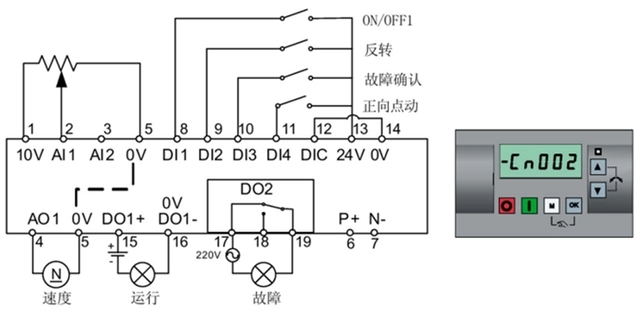

V20變頻器外部端子控制（NPN型）

三、V20變頻器參數設置：

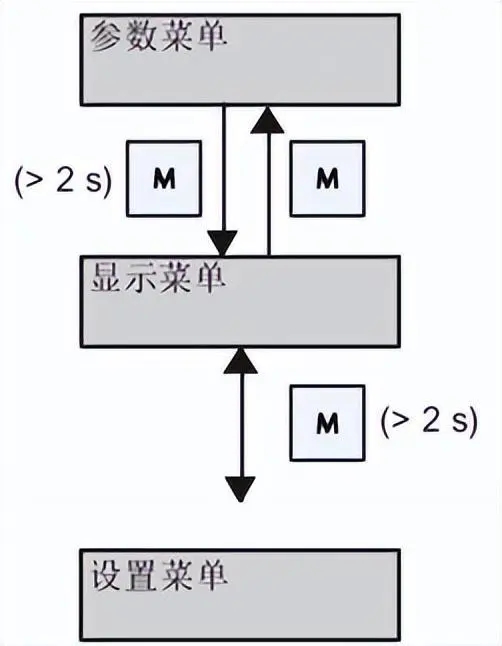

1. 長按M鍵進入?yún)��?shù)設置菜單，對電機數據參數設置。

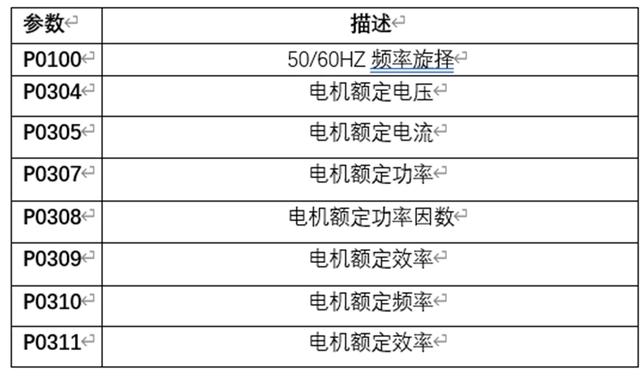

電機參數

(以上根據電機銘牌設置，注意P0309參數，只有當P0100=1時可見，為0時內部自動計算該值。)

2. 連接宏參數設置Cn002通過端子控制

電機數據設置完成，按下M鍵進入連接宏設置。

（此處P1000模擬量設定值是通過AI1端子給的0-10V電壓信號，有的變頻器AI1端子默認的可能是電流mA信號，仔細觀察會有個撥碼開關，將它打到電壓位置才有效。）

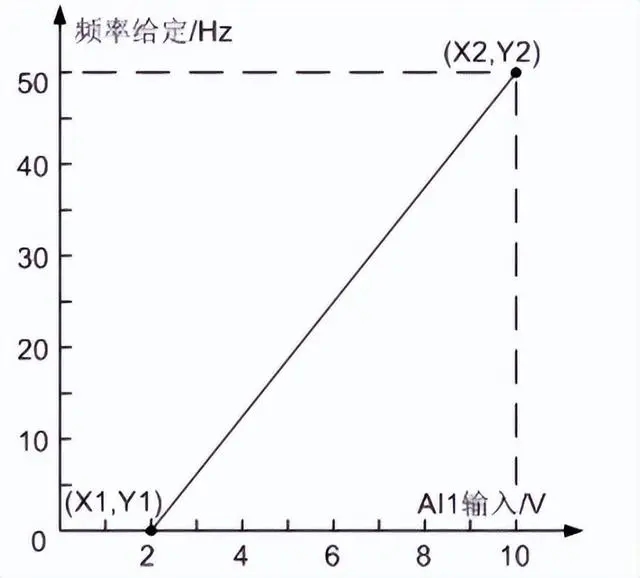

Cn002宏P(guān)1000模擬量設定是默認的0-10V對應0-50HZ，但是電位器可能因為輸送距離會有干擾，為了防止干擾通常會設置2-10V，也就是2V對應0HZ，10V對應50HZ。如下圖：

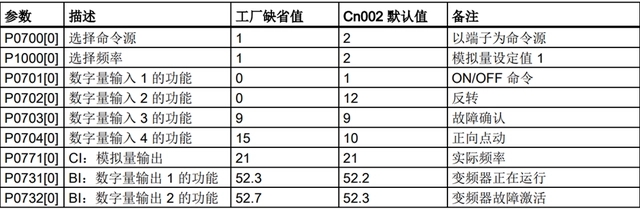

參數設置如下（需要額外設置）：

P0756[0]=0，設置模擬量輸入類型為0V到10V
P0757[0]=2.00，直線上第一個點的橫坐標X1為2V
P0758[0]=0.00，直線上第一個點的縱坐標Y1為0%，對應0Hz
P0759[0]=10.00，直線上第二個點的橫坐標X2為10V
P0760[0]=100.00，直線上第二個點的縱坐標Y2為100%，對應50Hz
P0761[0]=2.00，死區寬度為2V

補充:

在某些變頻器中沒有宏的概念，所謂的宏是一組功能參數，比如上面所講的電位器宏，就是將你所需設置電位器功能的所有參數放到一組，設置的時候找到這一組設置好直接用就可以了，不用再從一堆參數中挨個找這些參數設置了。大大提升了工作效率。
