案例分享 | 日立SJ300變頻器單板運行屏蔽方法

最近維修到幾臺日立SJ300變頻器，感覺和三菱的機器有異曲同工之處，經常會報E23.X故障，查閱說明書也說的很含糊，門陳列通迅故障，讓人摸不到頭腦，而且還分E23.0-E23.6，說明書上也沒對這個有詳細的介紹，或許日立內部的維修手冊上應該有介紹。對此機稍微研究了下，下面分享下對此機的單板屏蔽方法。

拆掉模塊后運行屏蔽方法：1，將模塊引腳孔10與N相短接
                   2，將模塊引腳孔15 17 19與N短接
                   3，將光耦PCU2 PCV2 PCW2初級短接
                   4，將GA芯片上的上橋驅動信號輸出與各點相連
                      35腳與CMP2 7腳相連  U
                      37腳與CMP1 1腳相連  V
                      40腳與CMP1 7腳相連  W

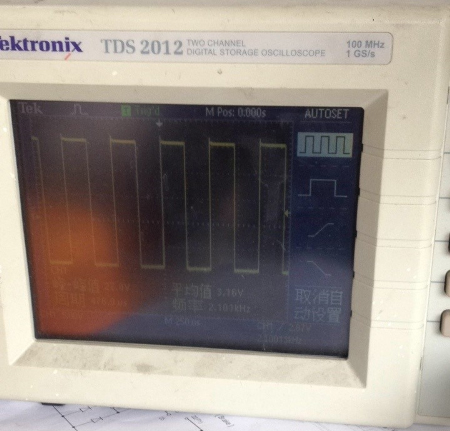

屏蔽后上電就可以運行了，下橋驅動波形見下圖;

CMP1 CMP2輸出腳波形見下圖：

此機上橋波形有點畸變，可能是由于芯片內部的死區補償電路的緣故（三肯06機也這樣），但是波形一致。
本機驅動觸發端靜態電壓為上橋-10.18V  下橋為-9.25V

故障維修實例1：
上電運行試機正常，輸出也正常，但是接上電機后運行報E23.4，既然變頻器空載正常，帶電機就不行了，難道是電流檢測部分壞了，馬上把互感器輸出腳對地短路，帶電機還是故障依舊，拆掉模塊屏蔽后運行，波形一切正常，難道光耦老化了，索性把6個PC929全部更換，故障還是濤聲依舊，沒辦法，代換一塊GA芯片（CT014514-1)后運行，帶電機正常。
故障維修實例2：
運行報E23.6
拆到模塊，屏蔽掉檢測信號后運行測試，發現下橋W相沒有驅動波形，更換光耦PC929后正常。
故障維修實例3：
上電正常，運行報E9.6
查閱E9說明書，原因為欠壓，測量P端電壓為530V，查看母線檢測電壓正常，用萬用表先測母線電壓，然后馬上運行，發現電壓迅速下降，隨即報E9.6，這現象很像主濾波電容不良，馬上測量4個主濾波電容，發現有2個容量嚴重下降，更換此電容，故障排除。
此機看母線電壓方法:將參數C091設置成1
D101：輸出頻率
D102:直流母線電壓

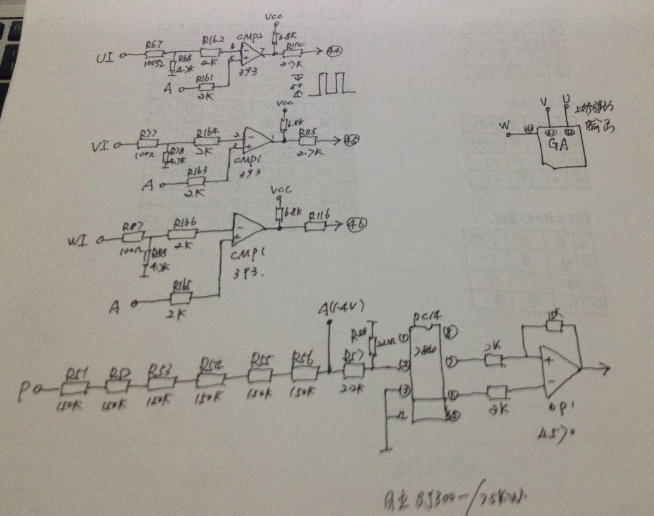

最后附上本機幾個比較重要的檢測電壓點，供參考：

 文章來源于工控論壇  此處只做分享學習用 無任何商業用途
