干貨 | 匯川伺服選型線材說明

匯川伺服

產品線主要有SV680、SV670、SV660、SV630,現市場主要用的是630和660，其中660帶磁編23位絕對值，630帶18位光編絕對值，功能有所裁剪，其他均差不多，下以630為例子說選型以及線纜接線等。

產品介紹

2kHz速度環響應，18位絕對值，一圈262144個脈沖。

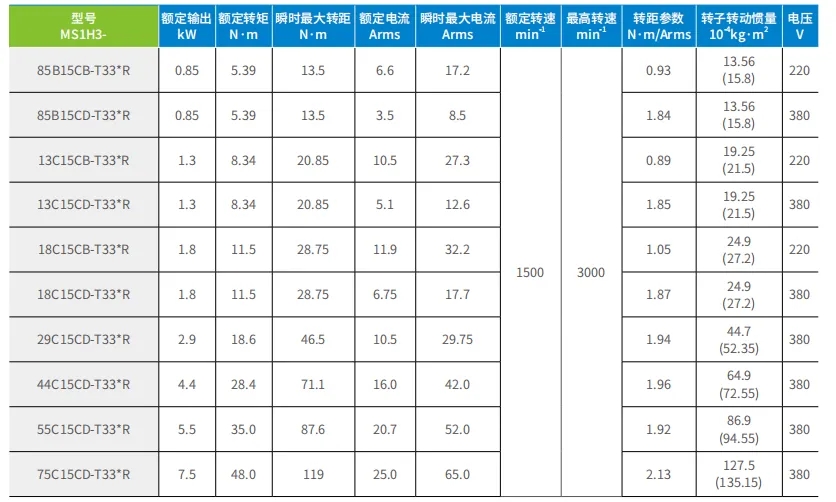

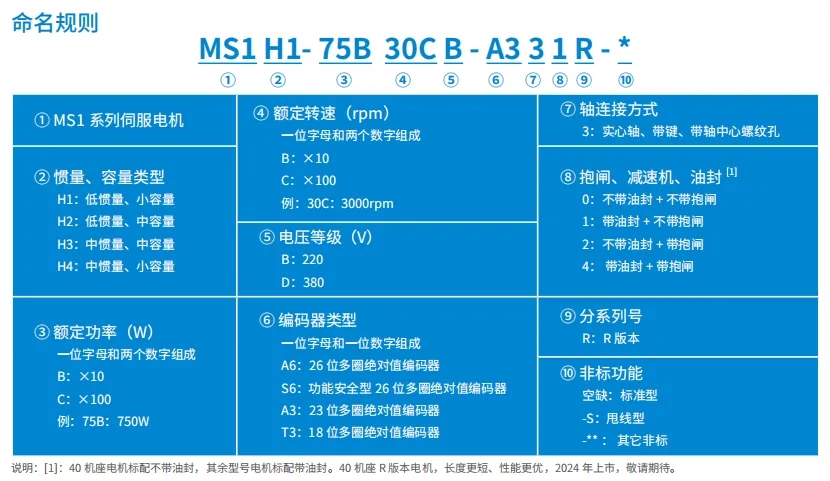

伺服電機產品說明

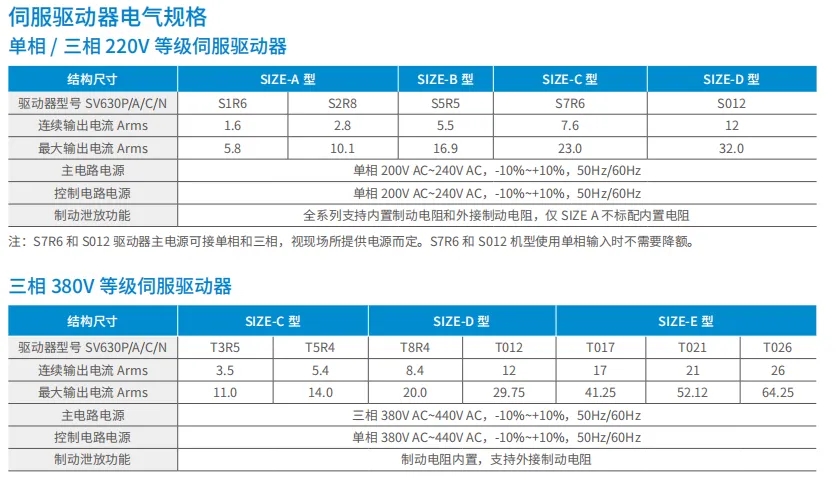

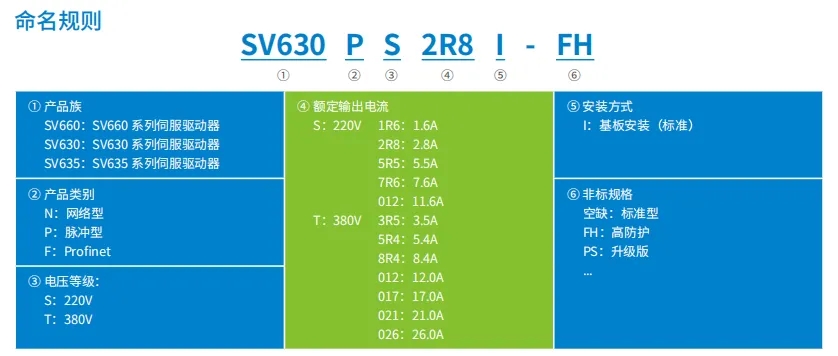

伺服驅動器產品說明

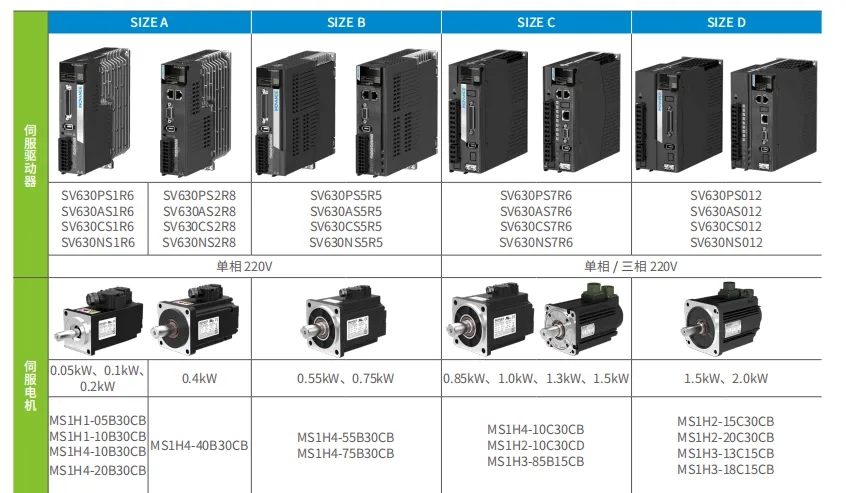

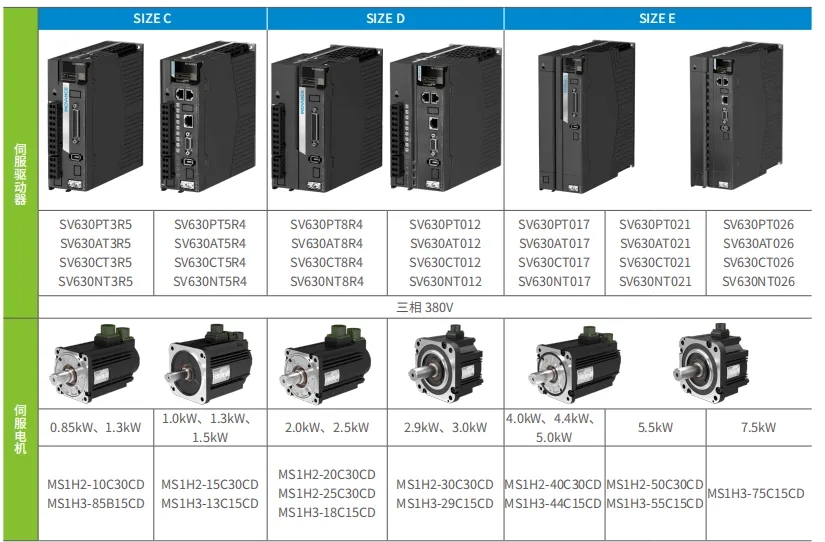

伺服驅動器和電機配置表

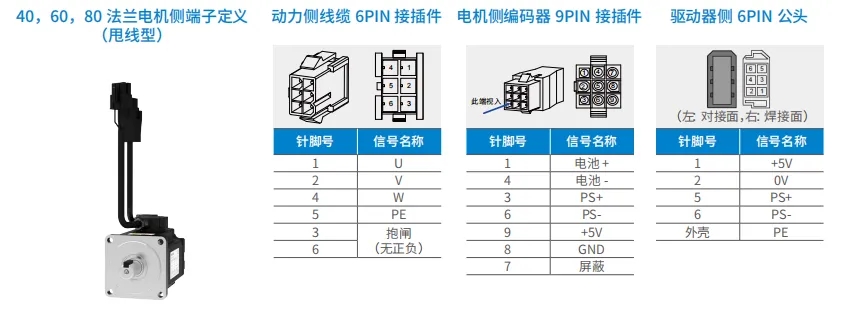

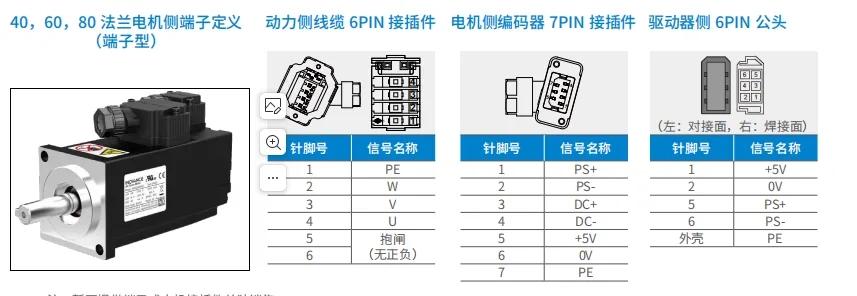

40、60、80法蘭甩線型接線圖

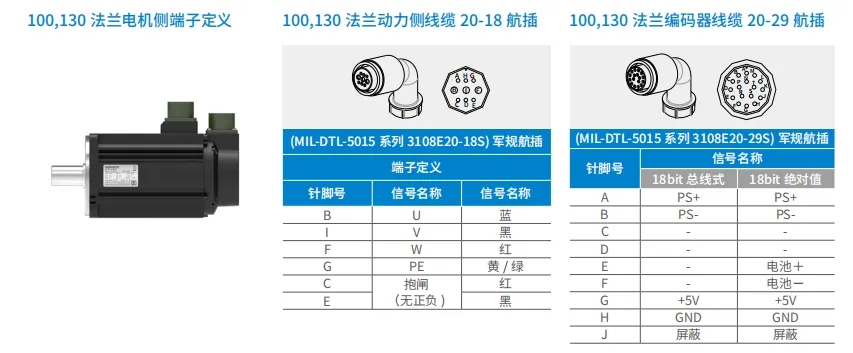

100、130法蘭接線圖

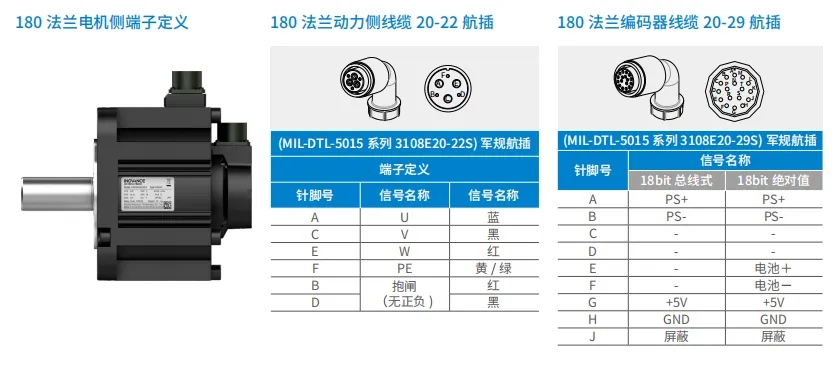

180接線圖

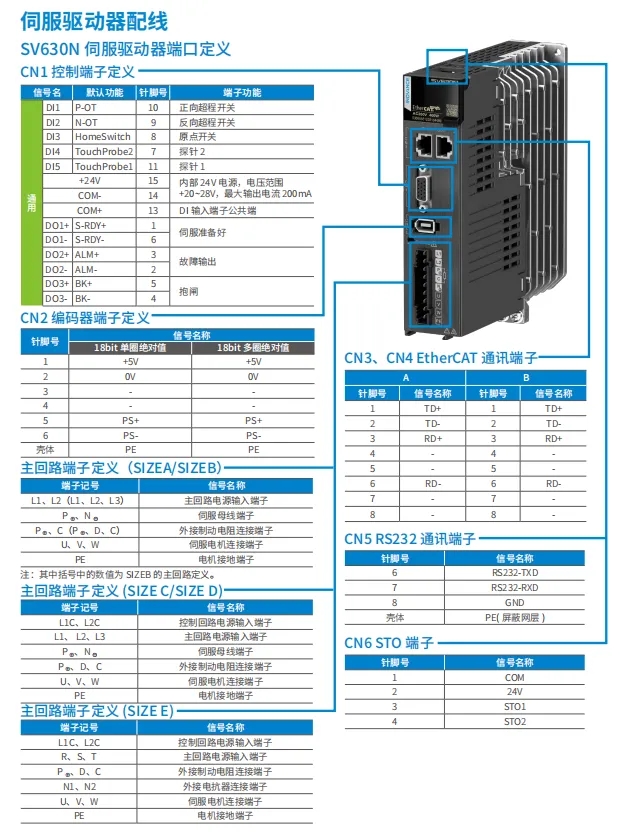

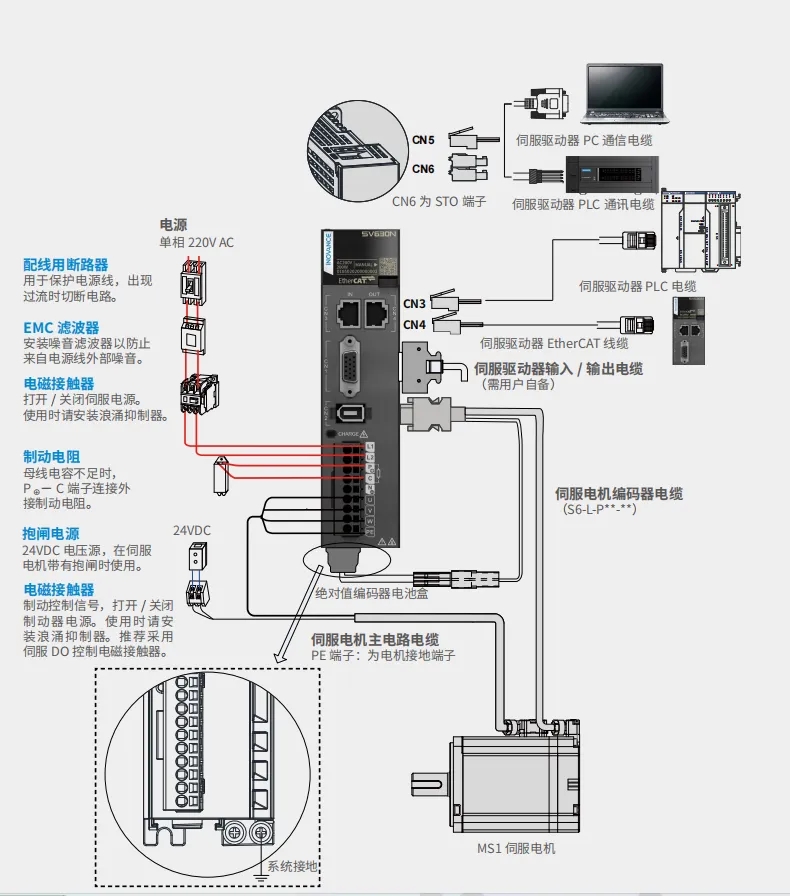

總的接線圖：

DI,DO通常用伺服本身的內部電源
