施耐德ATV610變頻器無法啟動故障分析

故障描述：ATV610變頻器無法啟動

解決方法：

      變頻器啟動需要2個條件：?jiǎn)��?dòng)命令和頻率給定。ATV610出廠默認端子DI1和24V接通運行，模擬量AI1 0-10V電壓調節頻率。

      首先確認變頻器狀態是否正常，ATV610待機狀態顯示RDY（變頻器狀態在面板左上角查看），如果變頻器面板左側三角符號旁的指示燈紅色常亮，說明變頻器處在故障狀態，需要根據手冊確認確認故障原因并在排除故障后復位。

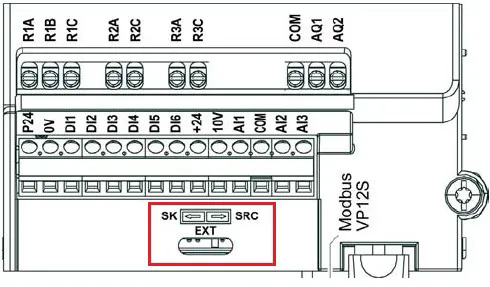

      如果給了啟動信號還顯示RDY，需要檢查啟動信號和撥碼開關的位置（撥碼開關在變頻器的位置見下圖示），啟動信號接DI1和24V撥碼開關應該撥到最右側SRC的位置；如果給了啟動信號后顯示0.0，說明已經啟動，沒有頻率給定，在不需要經常調速的應用場合可以將低速頻率設置為自己需要的運行頻率。

      ATV610如果是端子啟動，通信給定頻率，需要通信先給定頻率，再通過端子啟動，如果通信沒有給定頻率，端子直接給啟動信號，變頻器也是不啟動的。

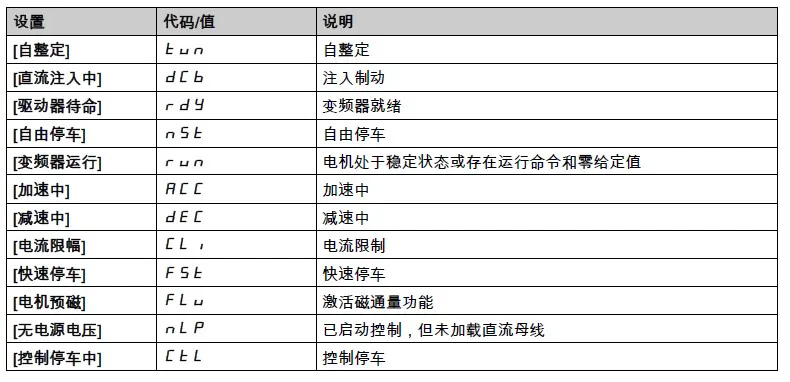

      ATV610狀態信息見下表

文章來源于網絡 版權歸原作者  如有侵權請聯系刪除
