（圖文并茂）15KW西威變頻器故障維修解析3例
實例一：報欠電壓后黑屏
1、用戶主訴：欠電壓報警，然后一會兒黑屏，停機
2、靜態測整流橋、IGBT正常；

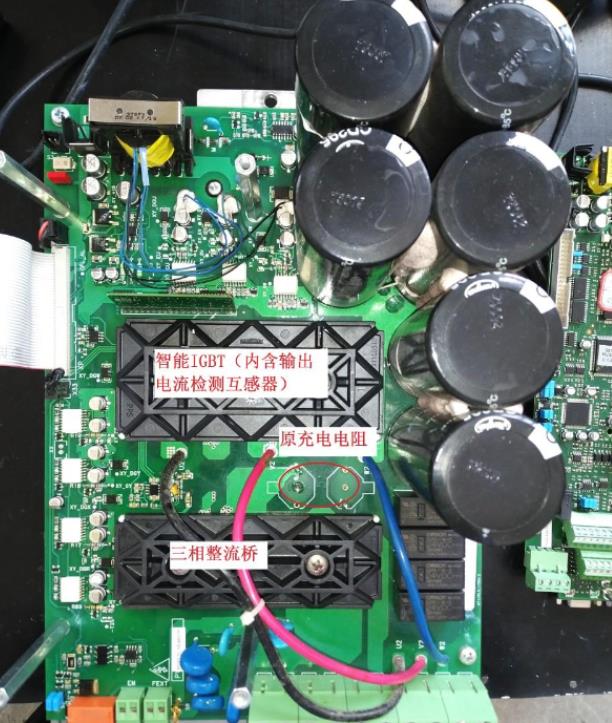

3、打開機蓋，目檢，發現2只充電電阻燒壞，表測1只已斷路。

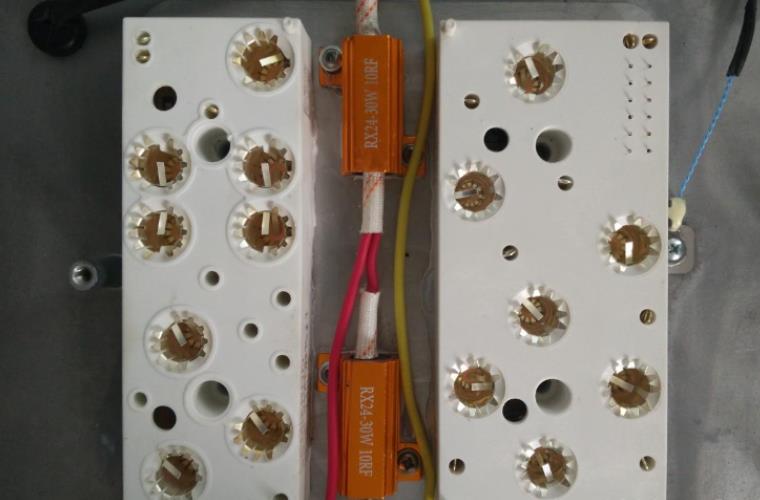

4、用2只10歐姆30W鋁殼電阻串聯，固定到散熱器上；

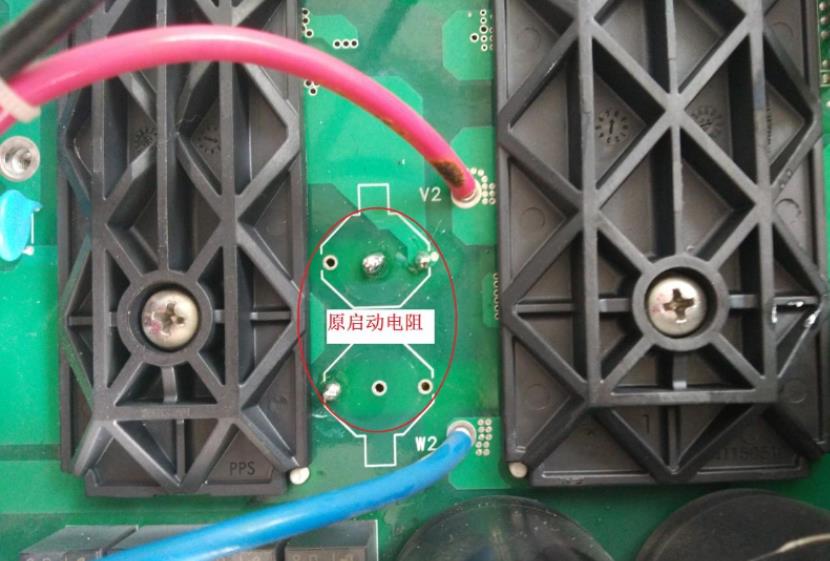

5、電阻中間、2頭分別引出3根線，中間接原2個電阻中點焊盤，另2頭分別接到原電阻K、KP焊點，見圖。
實例二、運行報過電流
1、用戶主訴：報過電流，停機；
2、上電，空載，報故障，查歷史記錄，為過電流；
3、進入按向下箭頭和ENTER鍵，選擇進入MONITOR- MEASURE-MOTOR CURRENT菜單，查看輸出電流，電流約86A，顯然，電流檢測電路出現故障；

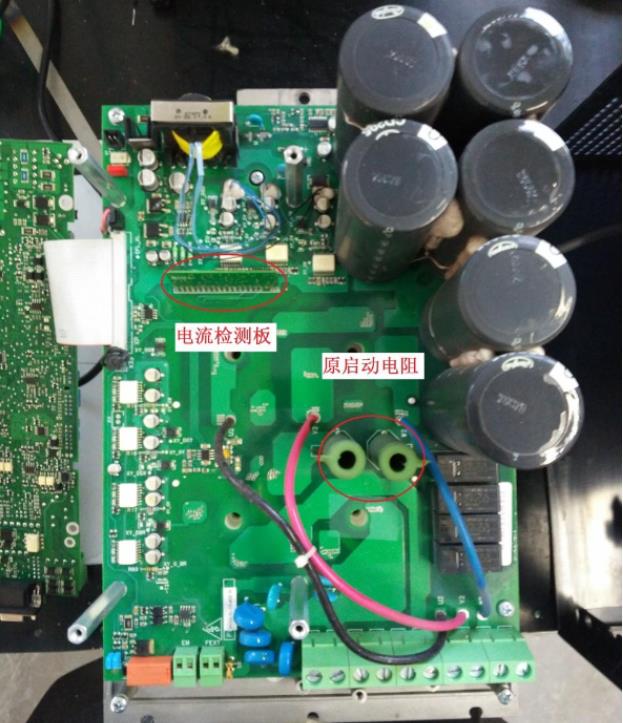

4、拆焊電流檢測小板，測板上外圍電阻OK，直接更換3只TL061運放及74HC175，見圖。
5、裝機，上電，空載，不運行，進菜單看電機電流為0，OK。
實例三、屏亮但顯示異常，不能運行
1、用戶主訴：上電后屏亮，出現一個小方塊閃動，但不出現正常菜單，不能運行；
2、仔細觀察，上電過程中除以上現象外，也沒有充電繼電器吸合的聲音，風扇運轉正常，判斷是CPU未運行，系統自檢有誤；
3、該CPU板原啟動電容容量減小，曾經更換（原電容因拆焊時將焊盤損壞，故更換的電容焊在背面），經測量CPU的+5V電源電容電壓，只有3.XV，而且啟動電容的2端電壓只有8V，測下板送上來的24V電壓為25V，大致正常，顯然CPU板的開關電源2845芯片沒有工作；
4、對照另一臺正常同型號變頻器，反復測量發現，啟動電源的二極管正極與2845芯片的13、14腳不通，啟動電源沒有加到2845芯片，疑為過孔斷路；

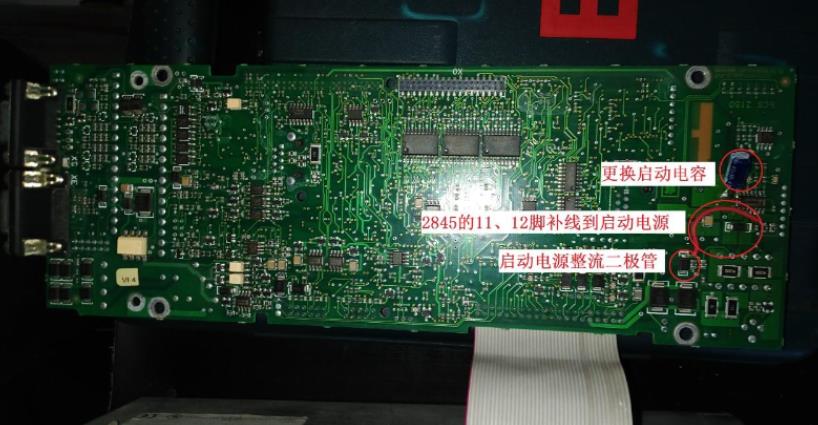

5、補焊一條線將啟動電源二極管正極與2845芯片13、14腳接通，見圖。
