變頻器維修知識：變頻器上的ACI、AVI、COM、GND是什么意思你知道嗎？

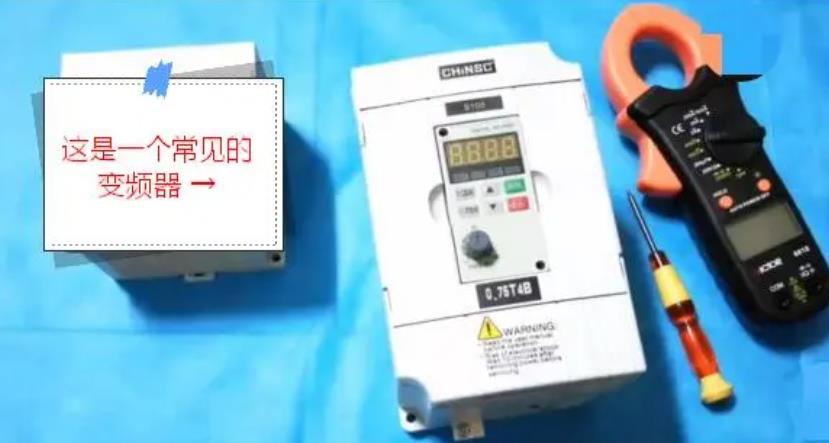

閑話不多說，進入主題。首先我們得對變頻器操作面板按鍵要清楚它是用來干什么的？如上圖中的按鍵都是什么意思？如下列出：

MODE：是變頻器的功能選擇鍵，我們變盤器的參數設定都是通過此來完成的。

ENTER：代表“確認”、“進入”的意思，例如我們電腦上的回車鍵。

UP/DOWN：此為“上行鍵”和“下行鍵”。

RUN：代表“運行”。

紅色按鍵代表的是“停止”，旋鈕代表變頻器自帶的“電位器”調節旋鈕（一般用于調速）。

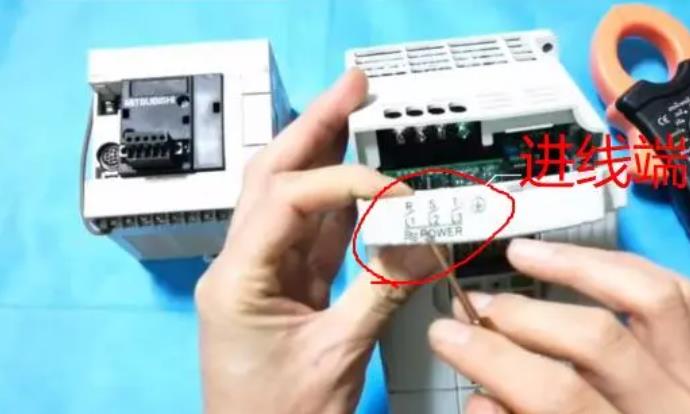

接下來我們看下主回路，如上圖中，R、S、T是L1、L2、L3的進線端口。

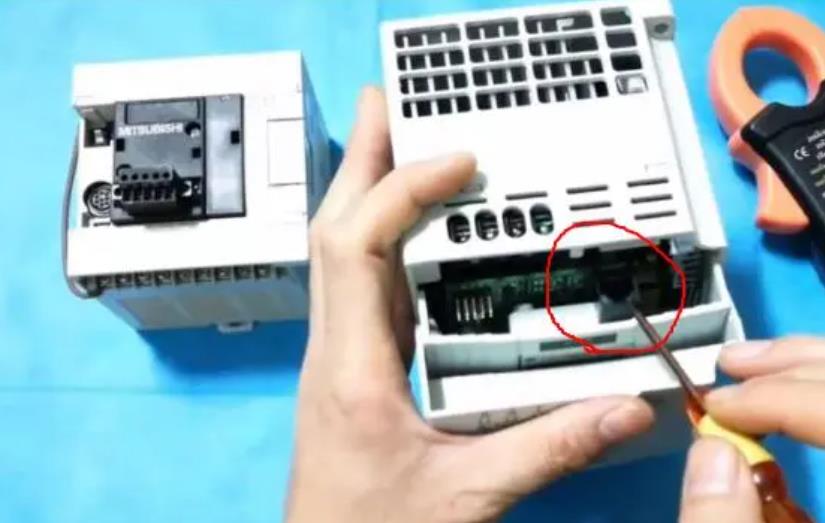

旁邊的網線插口是變頻器的通訊端口，它可以和PLC及上位機等進行通訊，通常我們一般用RS485或者RS232進行信號的通訊傳遞。

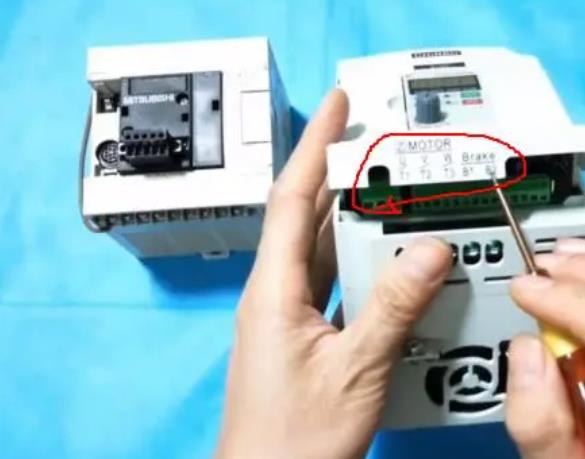

如上圖它的輸出T1、T2、T3接在電機的U、V、W ，旁邊的B1/B2接的是制動電阻，為什么接制動電阻？它的主要作用一般用于電機的頻繁啟�；蛘哒�反轉的時候可以讓我們的電機更加的平穩。

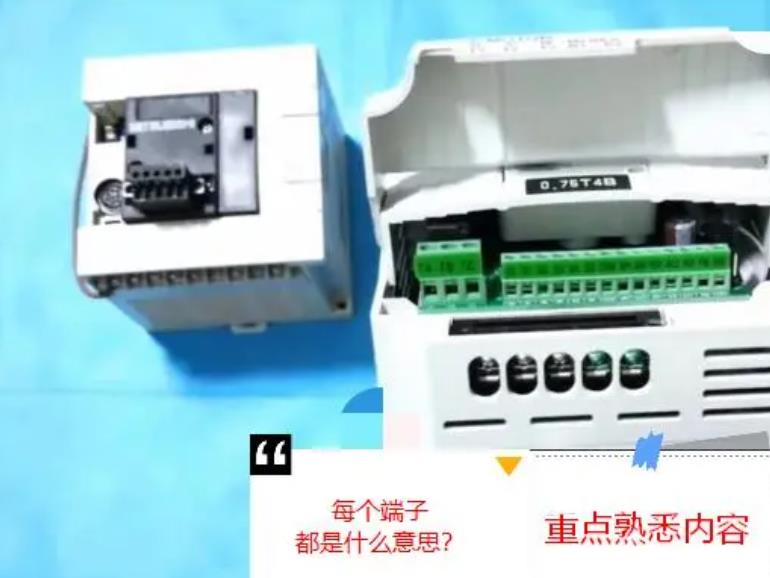

重點介紹一下這一排變頻器的多功能輸入輸出端子排，如下圖

TA/TB/TC是開關量的輸出，TA和TC常閉點（NC），TB和TC常開點（NO）。

S0、S1、S2、S3、S4、S5它們和這個COM端口配合使用，作為開關量的輸入，接一些開關量的信號（如感應器）。

SP1：開路檢測 24V和10V為供給電源

模擬量信號：ACI模擬量電流信號（輸入），AVI模擬量電壓信號（輸入），FM模擬量輸出，GND模擬量信號公共端。

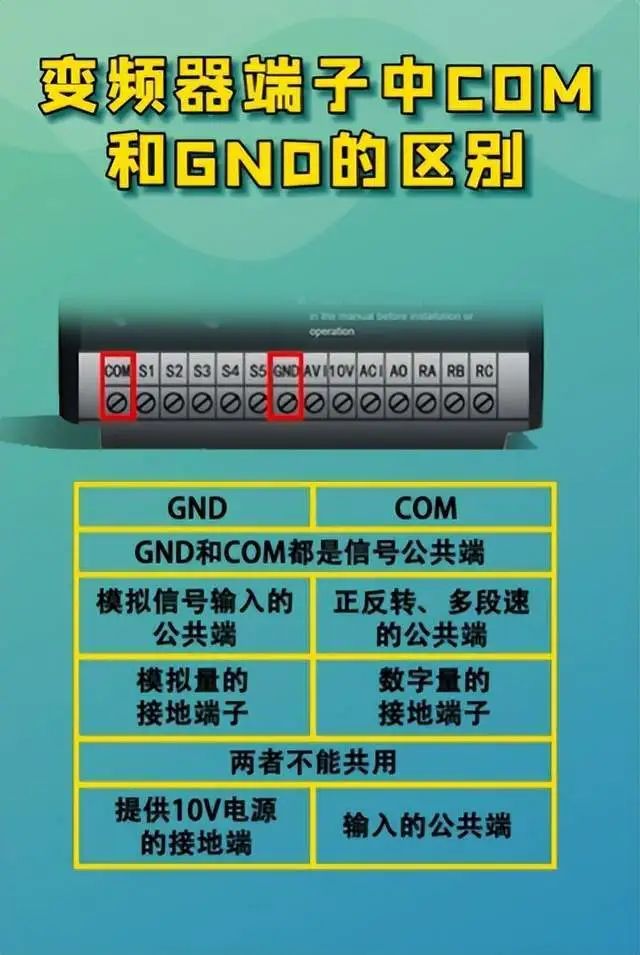

COM（Common）：COM端子是指變頻器的電源接地端，它通常用于連接可靠接地點或電源的零線。當需要連接電源的零線時，可以將零線連接到COM端子上。COM端子一般與變頻器的金屬外殼（地線）連接在一起，起到保護人和設備安全的作用。

GND（Ground）：GND端子是指變頻器的信號接地端，它通常用于連接其他設備的信號接地。例如，當需要連接編碼器、傳感器或其他外部設備的信號接地時，可以將這些信號接地線連接到GND端子上，以達到信號準確傳輸和保護的目的。
