變頻器維修之外部按鈕升降速如何接線？

我們在變頻器維修工作找難過，要了解變頻器外部接線升降速的控制方法大致分為有極調速和無極調速，具體一般有以下方法進行控制：1.多段速；2.模擬量控制(電位器)；3.模擬量控制(PLC，DA模塊)；4.高速脈沖控制；5.通訊控制。

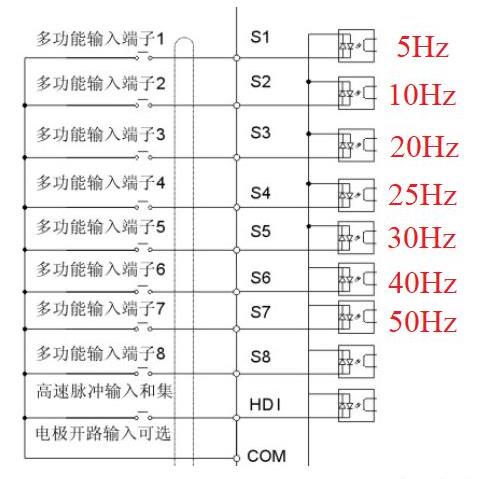

1、多段速控制

通過設定多端速端子的組合來選擇當前運行的頻率，也就是使用開關量來選擇不同的頻率，在相應的開關上設置頻率，這樣變頻器就可以以多段速方式加減速，例如英威騰的：

通過多功能輸入端子的開關來切換頻率實現加減速的控制，此方法為有級調速，不能進行連續變速。

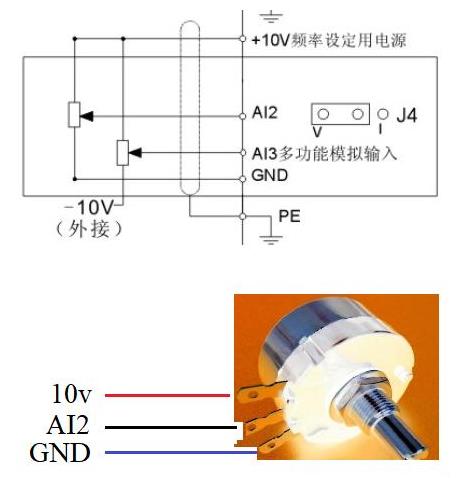

2、模擬量電位器控制

采用外接電位器實現模擬量的的變化來控制頻率，這個接線簡單，方便操作，在手動設備上經常使用，通過外部電位器的旋轉實現升降速，可設置正轉加速、逆轉減速或者相反都行，實現無極調速：

3、模擬量PLC,DA模塊控制

這是模擬量經常采用的方法，實現精準頻率控制，通過DA模塊將數字量轉換成模擬量來實現升降速度，在PLC程序中，設置兩個開關按鈕升速，降速，每次調速的量，例如設置基本頻率30Hz，調節量設置為5Hz，外部升速開關閉合一次，頻率加5Hz，外部降速開關閉合一次減5Hz。接法與電位器差不多，只不過AI2與GND接模塊的模擬輸出信號。

4、高速脈沖控制

高速脈沖控制在變頻器中不常使用，這個一般用在伺服或步進電機中，通過脈沖來控制電機運行，發送脈沖的頻率決定了電機的轉速，高速脈沖輸入設定的最大值對應變頻器最大輸出頻率，通過此比例來轉換脈沖頻率與變頻器輸出頻率，可采用模擬量PLC控制的方法來實現外部升降速。

5、通訊控制

采用通訊的方式實現頻率指令的發送，常用的是頻率由MODBUS通訊來設定，這種方法也是常用的變頻器調速方法，通過PLC或其他通訊設備進行發送命令，可與外部按鈕連接，設置相應的升降速按鈕，用按鈕控制通訊設置發送相應指令與3、4方法一樣。
